三菱 PLC，梯形圖語言

按下X0啟動，Y0閃爍3次后停止。

希望能看到不同的實現方法。

我先上我自己寫的吧，比較簡陋，但仿真功能可實現。

希望能看到有更簡潔更高級的語言運用。

se m8002
set s0
zrst s0 s1
ld x0
tran
out m0
out t0 k1
ld t0
tran
incp s1 d0
ld> k3 d0
out m1
ldi m1
jmp s1
ld m1
jmp s0

謝謝回復，能解釋一下編程的邏輯嗎？我是沒有看懂呀。

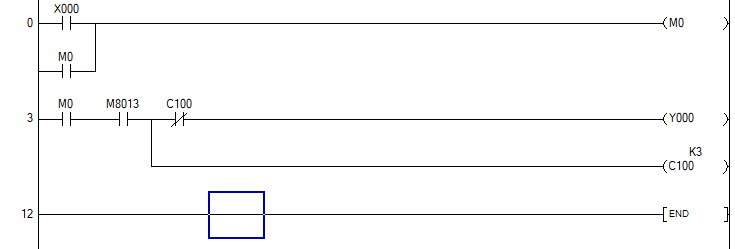

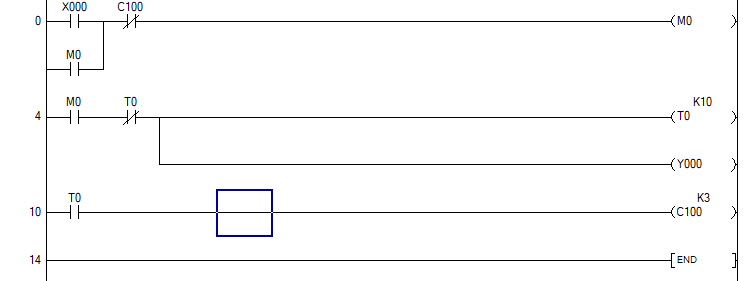

我又想到一種寫法：

Y0 := M0  AND M8013;
    CTU_1(CU:= Y0 ,RESET:= M1 ,PV:= k3 ,Q:= M2 ,CV:= D1);

IF LDP(TRUE,X0) THEN
    SET(TRUE,M0 );
    RST(TRUE,M1);
END_IF;

IF M2 AND LDF(TRUE,Y0) THEN
    RST(TRUE,M0);
    SET(TRUE,M1);
END_IF;

謝謝回復，高手都喜歡用語句表達式來寫程序嗎？

引用

引用第7樓gz_hjb于2020-04-05 17:24發表的  :
謝謝回復，高手都喜歡用語句表達式來寫程序嗎？

上面有兩種寫plc程序的方式。第一種就是指令I(lǐng)L，一種是ST文本。

引用

引用第9樓hefq于2020-04-05 19:27發表的  :

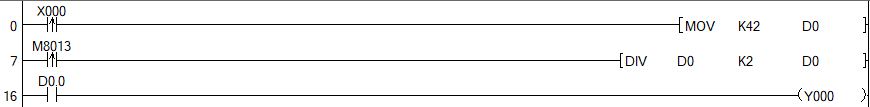

[attachment=242320]

這是個好方法！！！

引用

引用第9樓hefq于2020-04-05 19:27發表的  :
[attachment=242320]

學習了
