工控人家園 綜合討論 控制臺達變頻器指令求助

terence1234

級別: 探索解密

精華主題: 0
發帖數量: 76 個
工控威望: 169 點
下載積分: 734 分
在線時間: 60(小時)
注冊時間: 2012-09-17
最后登錄: 2025-05-07
查看terence1234的主題 / 回貼

樓主發表于: 2018-07-01 14:39

只看樓主 | 小中大

圖片：

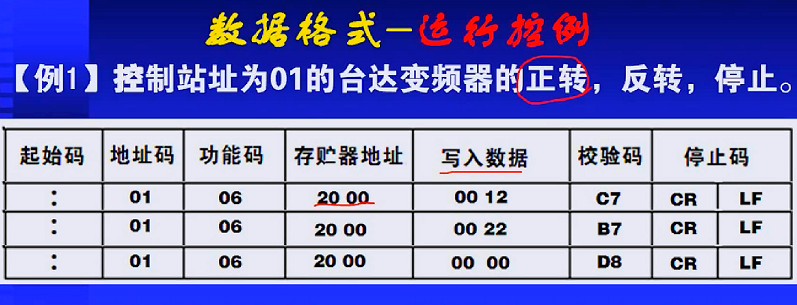

本人使用三菱FX2N系列PLC，使用FX2N-485-BD跟臺達VFD-M系列變頻器通訊，但是看了很多的教程，用RS指令讀取或者寫入的。先看李金城老是的教程發現如下圖片的格式，請問各位大神如圖的格式圖片是什么意思呢，用梯形圖該怎么表達，使用什么指令呢！望高手知道小弟下！

往事如風

科技改變制造

級別: 網絡英雄

精華主題: 0
發帖數量: 11758 個
工控威望: 19152 點
下載積分: 13915 分
在線時間: 2763(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-18
查看往事如風的主題 / 回貼

1樓發表于: 2018-07-01 20:02

只看該作者 | 小中大

這個也是RS指令呀，照樣畫符

三人行者必有我師，擇其善者而從之

terence1234

級別: 探索解密

精華主題: 0
發帖數量: 76 個
工控威望: 169 點
下載積分: 734 分
在線時間: 60(小時)
注冊時間: 2012-09-17
最后登錄: 2025-05-07
查看terence1234的主題 / 回貼

2樓發表于: 2018-07-01 22:34

只看該作者 | 小中大

就是不懂怎么樣照樣畫哇，能否提供下具體的梯形圖看下呀！對照這個表

langui

級別: 論壇先鋒

精華主題: 0
發帖數量: 1555 個
工控威望: 1778 點
下載積分: 6286 分
在線時間: 650(小時)
注冊時間: 2014-06-16
最后登錄: 2025-05-16
查看langui的主題 / 回貼

3樓發表于: 2018-07-02 08:02

只看該作者 | 小中大

起始碼是固定的，地址碼是站號，功能碼，03是讀，06是寫。儲存器地址是指變頻器的地址，11，22，00，就是正轉，反轉，停止的代碼吧，校驗碼是算出來的，停止碼是固定不變的。

東敏123

級別: 略有小成

精華主題: 0
發帖數量: 151 個
工控威望: 269 點
下載積分: 718 分
在線時間: 73(小時)
注冊時間: 2018-03-27
最后登錄: 2025-02-05
查看東敏123的主題 / 回貼

4樓發表于: 2018-07-02 09:21

只看該作者 | 小中大

老老實實走io吧，就幾個信號干嘛走通訊啊！
你需要控制頻率嗎？表格是modbus通訊格式，網上實例很多！
成功了發截圖上來
