樓主  發表于: 2013-10-31 15:52
圖片:

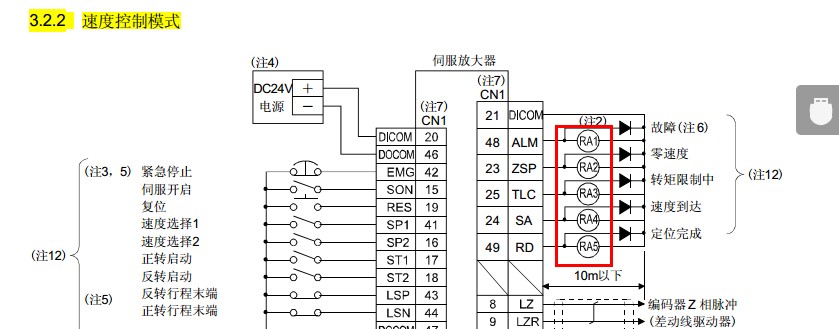

三菱伺服放大器 控制線的接線圖中 RA1、RA2、RA3。。。是什么?只是代表二極管的意思嗎???
機械電子
cs--ho
David
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 155 點
下載積分: 2228 分
在線時間: 34(小時)
注冊時間: 2013-09-26
最后登錄: 2022-05-24
查看cs--ho的 主題 / 回貼
1樓  發表于: 2013-10-31 18:16
那是外部繼電器線圈的符號.這樣可以確保放大器不會受外部訊號的影響而受損.
一般都是這樣做信號隔離使用.
樓主留言:
哦?!那例如上圖中ALM、ZSP、TLC等引腳的焊接是不是放大器內部已經弄好,外部引線需要處理嗎???
David
hexdho
機械是載體,電氣是靈魂。
級別: 網絡英雄
精華主題: 0
發帖數量: 670 個
工控威望: 11961 點
下載積分: 11608 分
在線時間: 527(小時)
注冊時間: 2012-11-08
最后登錄: 2025-05-14
查看hexdho的 主題 / 回貼
2樓  發表于: 2013-11-01 11:42
伺服內部已經接好,外部引線不需處理直接用就可以了。
樓主留言:
那對于轉矩控制接線的TC引腳(模擬量轉矩指令),說明書上接的電位器,是內部電路?還是外部電路?需要怎么控制TC對轉矩輸出的改變呢???
