樓主  發表于: 2008-05-05 15:47

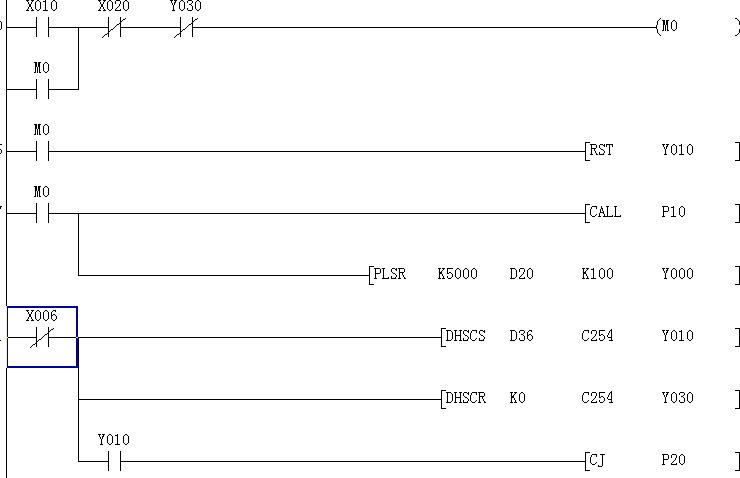

小弟初學PLC，正在做畢業設計，希望各位高手幫忙看一下上面這個梯形圖是否正確
程序是用PLC的高速計數去實現步進電機的定位，我用的是專用步進電機驅動器，Y000為脈沖輸出到驅動器 Y010為驅動器方向控制，通斷實現正反轉，其中P10是從觸摸屏輸入數據后計算出來的總脈沖的子程序，X010是啟動按鈕  X020為急停按鈕 Y030是自動停止

我大概的思路是  啟動X010，然后先給驅動器一個正轉信號（因為驅動器要求先有控制信號再有脈沖信號），然后調用子程序計算脈沖后輸出脈沖到Y000來驅動步進電機移動，當到達指令的脈沖，也就是從觸摸屏輸入的位移到達后，立即給一個反轉信號即Y010，然后再調用脈沖計算子程序，再返回到原點，當到達原點后自動斷開Y030，停機


脈沖計算子程序我沒給出
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161197 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-28
查看sjm213的 主題 / 回貼
1樓  發表于: 2008-05-05 16:14
1.PLSR的時間太短；
2.DHSCS的是Y010；
3.聯機試試，不斷改進。
yzr520
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 215 點
下載積分: 723 分
在線時間: 12(小時)
注冊時間: 2008-03-25
最后登錄: 2018-07-05
查看yzr520的 主題 / 回貼
2樓  發表于: 2008-05-05 17:34

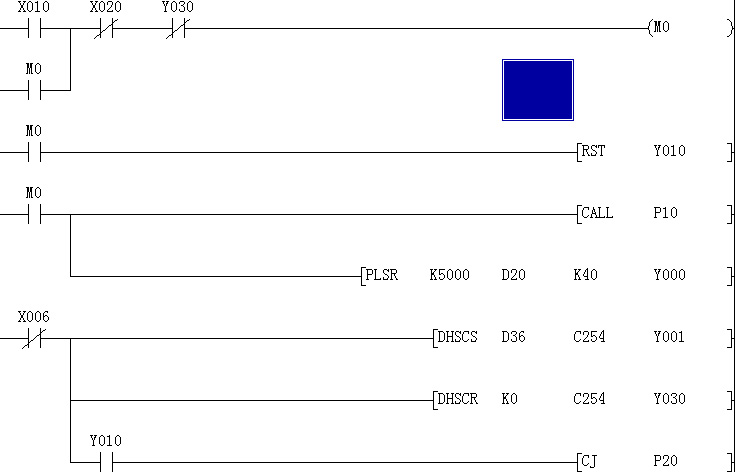

圖片：
嗯，謝謝SJM213，我已經改過來了，希望其他高手看看改過之后的有沒有什么錯誤。
坦然
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 182 點
下載積分: 779 分
在線時間: 32(小時)
注冊時間: 2008-05-28
最后登錄: 2012-09-22
查看坦然的 主題 / 回貼
3樓  發表于: 2008-06-06 16:10
沒用到m8145脈沖輸出禁止和m8147脈沖輸出中
steve_suich
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看steve_suich的 主題 / 回貼
4樓  發表于: 2008-06-06 23:08
我也沒看懂。。。。^_^。
zhangwenchao
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 187 點
下載積分: 625 分
在線時間: 4(小時)
注冊時間: 2008-06-07
最后登錄: 2017-12-11
查看zhangwenchao的 主題 / 回貼
5樓  發表于: 2008-06-07 14:04
特殊寄存器要設置
