工控人家園 綜合討論 求助！BCD輸出絕對值編碼器接線

13281383339

級別: 探索解密

精華主題: 0
發帖數量: 66 個
工控威望: 146 點
下載積分: 2495 分
在線時間: 52(小時)
注冊時間: 2019-01-11
最后登錄: 2025-01-10
查看13281383339的主題 / 回貼

樓主發表于: 2023-07-06 18:19

全看 | 小中大

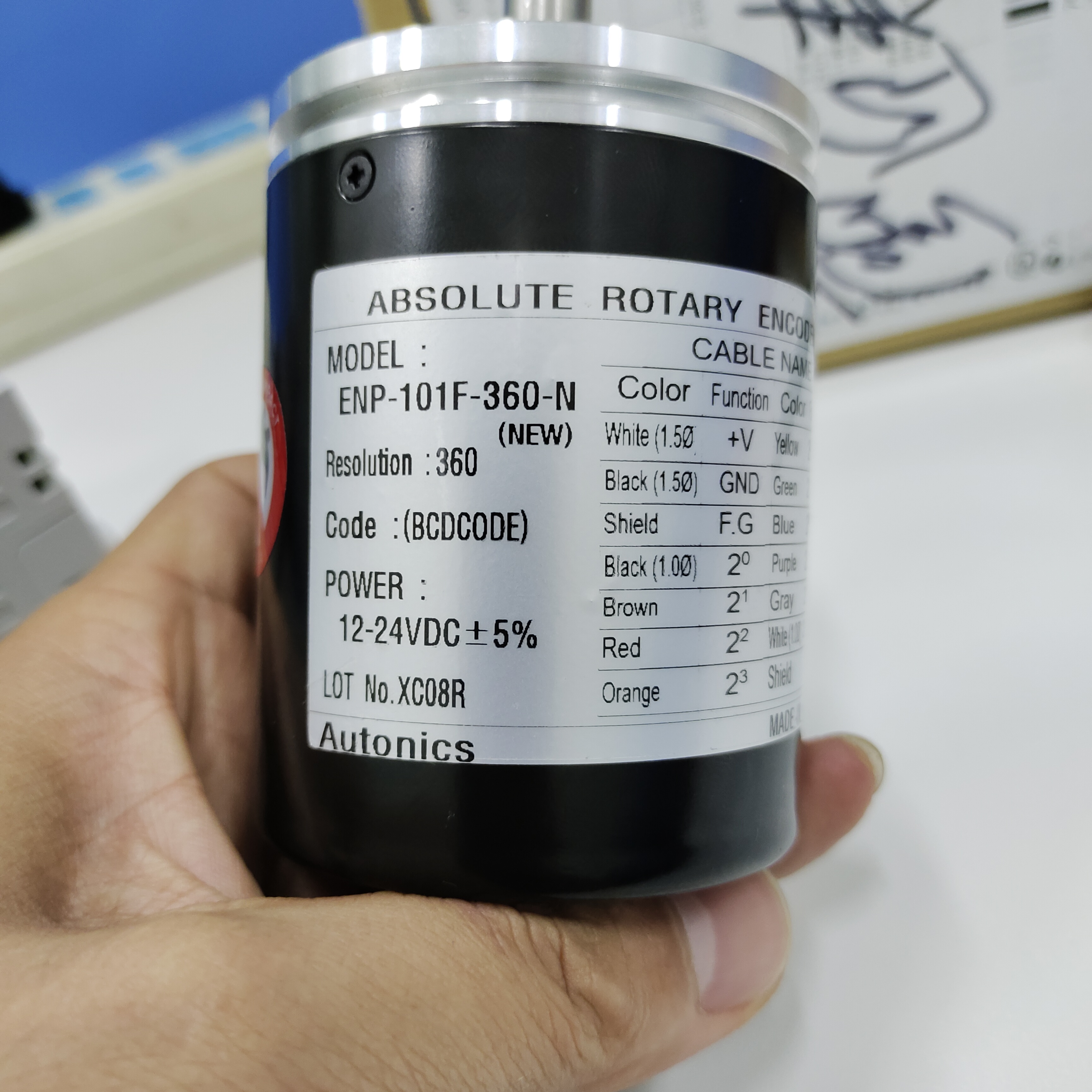

圖片：

各位大神，

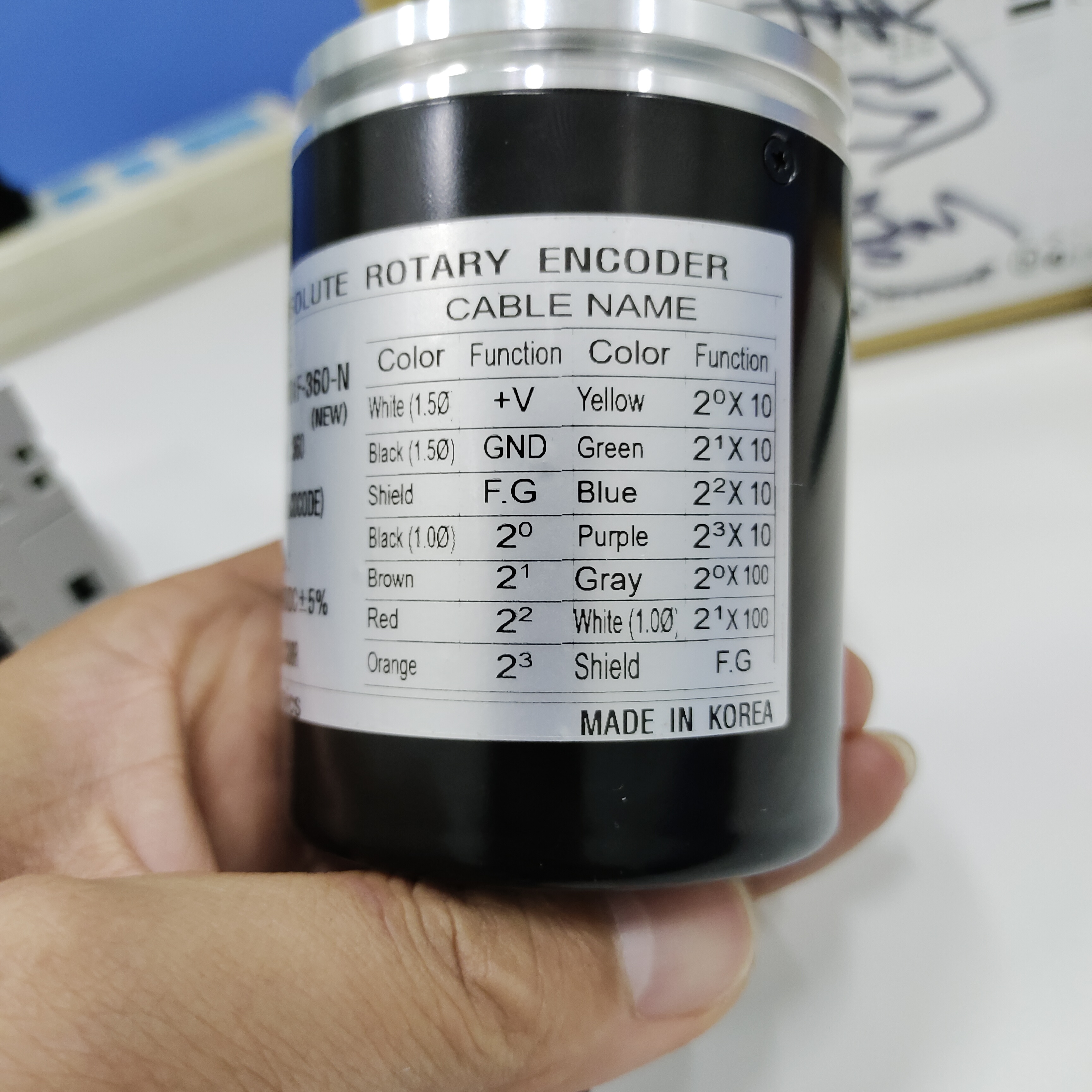

請教下這款絕對值編碼器連接PLC改怎么接線呢？PLC是FX5UC，編碼器是一圈360個脈沖的BCD碼輸出的，輸出信號線有10根線……搞得一頭霧水死機了

先謝各位了！

[ 此帖被13281383339在2023-07-07 07:54重新編輯 ]

天空流星

SZ-CL

級別: 網絡英雄

精華主題: 0
發帖數量: 583 個
工控威望: 8205 點
下載積分: 4350 分
在線時間: 579(小時)
注冊時間: 2008-03-17
最后登錄: 2025-05-24
查看天空流星的主題 / 回貼

1樓發表于: 2023-07-08 10:52

全看 | 小中大

引用
引用第9樓呂工于2023-07-07 10:34發表的 :
總計要占用10個輸入點，個位數據占4個點，十位數據占4個點，百位數據占2個點，切記BCD碼是用4位二進制數表示1位十進制數的。相信這下樓主應當能計算出準確的脈沖數據了。

9樓說的對，應該是這樣的，
2的0次方，1次方，2次方，3次方是個位，對應 1，2，4，8
2的0次方*10，1次方*10，2次方*10，3次方*10，是十位，
還有2個百位的信號
