12樓  發表于: 2013-03-29 09:47
引用
引用第4樓john42tw于2013-03-28 13:31發表的  :
X0=按鈕   M1 M2 Y0 表示繼電器     燈由Y0 繼電器 控制

不管仿真或實際接線都一樣

m2永遠是不可能接通的，大家說說呢
承接：
設備改造維修15161680303
503698824
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 138 點
下載積分: 970 分
在線時間: 34(小時)
注冊時間: 2012-09-25
最后登錄: 2016-03-09
查看503698824的 主題 / 回貼
13樓  發表于: 2013-03-29 10:21
我認為你的電路首先是有問題的，燈就亮不了，因為在你按下SB時繼電器KA1常閉觸點先斷開然后常閉觸點再閉合，會出現KA1瞬時得電又失電，KA2也得不了電。
xujian
級別: 略有小成
精華主題: 0
發帖數量: 271 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 593(小時)
注冊時間: 2011-03-25
最后登錄: 2025-04-29
查看xujian的 主題 / 回貼
14樓  發表于: 2013-03-29 11:23

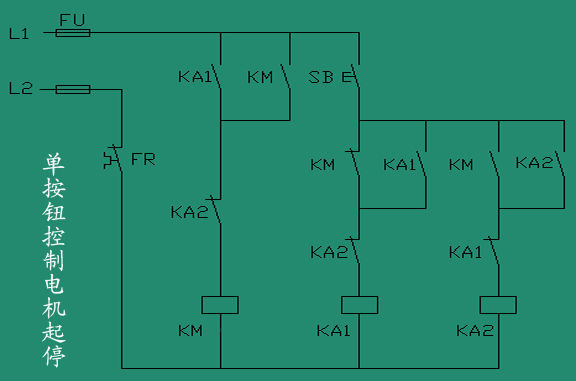

圖片：
燈線接KM的常開觸點
401430190
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 415 分
在線時間: 4(小時)
注冊時間: 2013-03-28
最后登錄: 2021-11-05
查看401430190的 主題 / 回貼
15樓  發表于: 2013-03-29 12:50
四樓的亮了！！
jesselai
級別: 略有小成
精華主題: 0
發帖數量: 223 個
工控威望: 403 點
下載積分: 5970 分
在線時間: 81(小時)
注冊時間: 2008-12-05
最后登錄: 2016-07-13
查看jesselai的 主題 / 回貼
16樓  發表于: 2013-03-29 13:02
11樓的 ，繼電器是線斷開常閉再吸合常開，所以你的電路圖中KA1的常開不會得電的。
靜芳
級別: 工控俠客
精華主題: 0
發帖數量: 953 個
工控威望: 3032 點
下載積分: 3290 分
在線時間: 204(小時)
注冊時間: 2010-02-05
最后登錄: 2025-05-17
查看靜芳的 主題 / 回貼
17樓  發表于: 2013-03-29 15:12
按鈕不好用，經常發神經。所以你買個交互繼電器吧，國產的50-60塊，臺灣的100這樣。日本的100多。
nzm800
級別: 論壇先鋒
精華主題: 0
發帖數量: 554 個
工控威望: 1890 點
下載積分: 7387 分
在線時間: 255(小時)
注冊時間: 2012-12-14
最后登錄: 2025-05-11
查看nzm800的 主題 / 回貼
18樓  發表于: 2013-03-29 23:36

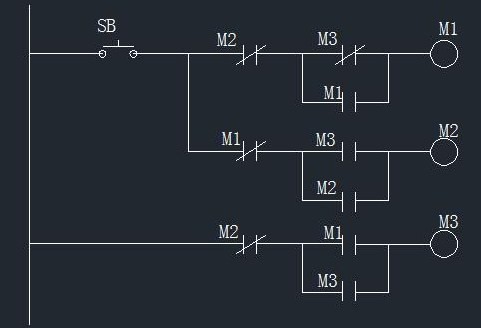

圖片：
本人多次使用，沒問題。再用M3控制輸出
[ 此帖被nzm800在2013-03-29 23:46重新編輯 ]
注冊中心
級別: 網絡英雄

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2025-03-24
查看注冊中心的 主題 / 回貼
19樓  發表于: 2013-03-30 08:18
14樓和18樓的是正解，可以實現，兩個方案原理相同。
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-05-15
查看sanlihu的 主題 / 回貼
20樓  發表于: 2013-03-30 08:51
11樓的肯定不行
因為繼電器觸點的中間狀態是全斷開。


4樓正解。
吉圓電氣 QQ751673698
wkxykun
級別: 略有小成
精華主題: 0
發帖數量: 19 個
工控威望: 265 點
下載積分: 750 分
在線時間: 35(小時)
注冊時間: 2013-03-18
最后登錄: 2025-03-14
查看wkxykun的 主題 / 回貼
21樓  發表于: 2013-03-30 09:49
引用
引用第5樓dream2012于2013-03-28 17:13發表的  :
見圖，SB1為按鈕，KA1、KA2、KA3為中間繼電器，HD為指示燈 [attachment=103227]

這個不行的
jiayuan2540
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 130 點
下載積分: 528 分
在線時間: 7(小時)
注冊時間: 2013-03-10
最后登錄: 2023-02-06
查看jiayuan2540的 主題 / 回貼
22樓  發表于: 2013-03-30 09:52
實物需要四個繼電器，其中有兩個是4 PIN的
這種繼電器現在有很多替代方案，用一個小芯片就可以實現
jiayuan2540
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 130 點
下載積分: 528 分
在線時間: 7(小時)
注冊時間: 2013-03-10
最后登錄: 2023-02-06
查看jiayuan2540的 主題 / 回貼
23樓  發表于: 2013-03-30 09:54
樓上PLC畫的用繼電器實現會不穩定，你可以接出來試試
  • «
