I---M8000-----[DMOV  D540Z1  D118]----三菱PLC
請問一下，上面這步怎么理解。看手冊沒有看懂，謝謝

可能PLC中將用戶ID編號數值寫給Z1，再由Z1切換[DMOV  D540Z1  D118]中源地址，使得D118顯示值一直跟隨你的輸入變化。
用戶ID是你自己設定的數值，他是和目標ID配合使用用來確定光標位置的。
如果在“系統環境設置”的“系統信息”選中了“當前光標顯示用戶ID”，那么就可以將自定義的用戶ID編號告知PLC。由此達到控制的目的。
-------------------------
你可以在PLC程序中找找Z1的數值是由哪個地址傳輸給他的；然后到GOT程序中找找系統信息中“當前光標顯示用戶ID”對應的地址是多少。再看看兩者是否一致，或是否有聯系。

把PLC程序中的 D8改成D114，
觸摸屏中各個輸入的設置：D540的用戶ID為0，D550的用戶ID為10，D560的用戶ID為20……

1.為便于理解，設置三個數值輸入元件。
第一個對應軟元件D100，用戶ID設置為112；
第二個對應軟元件D101，用戶ID設置為20；
第三個對應軟元件D102，用戶ID設置為320；




2.系統信息設置如下：
“當前光標顯示用戶ID”對應D14；
“上次光標顯示用戶ID”對應D15；

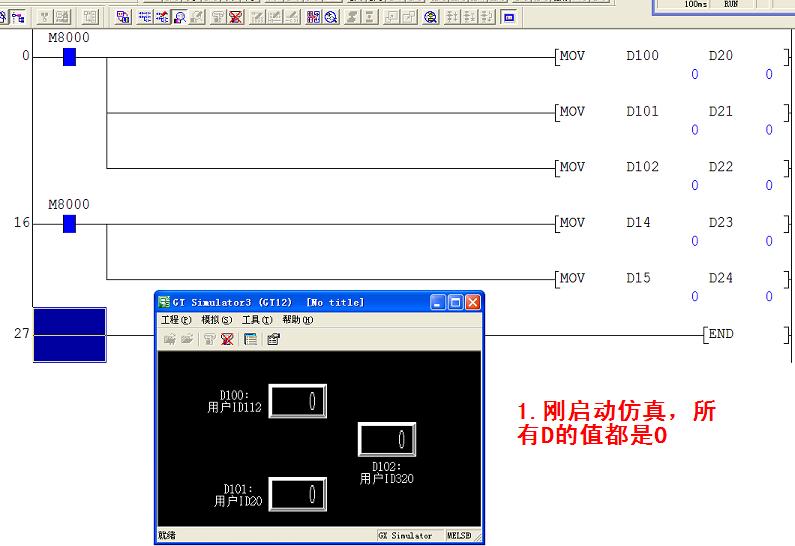

3.開始仿真：

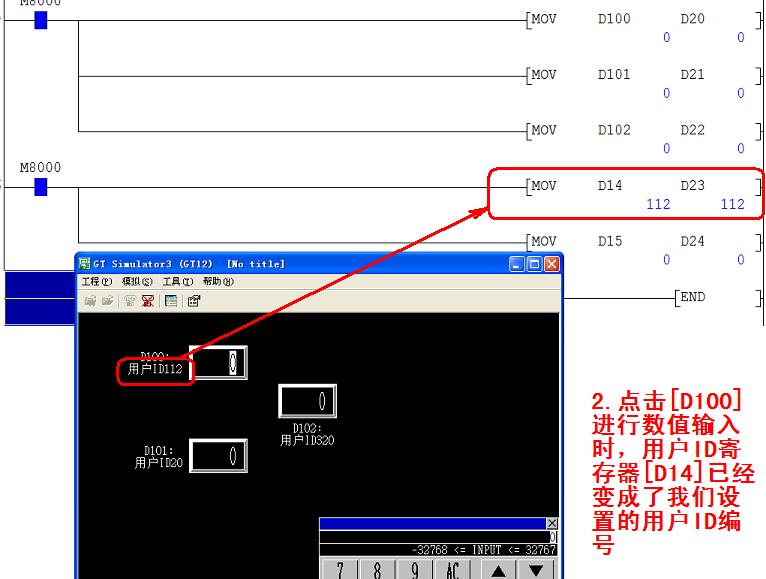

4.點擊一個數值輸入就可以看到D14的變化了，這就是我們?cè)O(shè)置“用戶ID”的作用

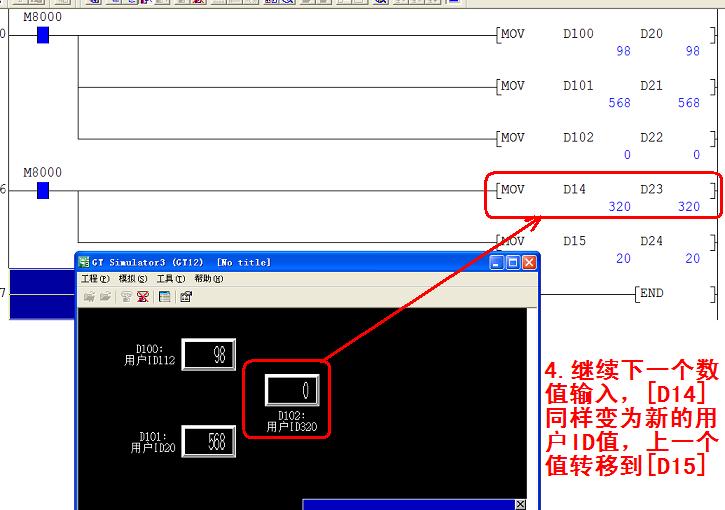

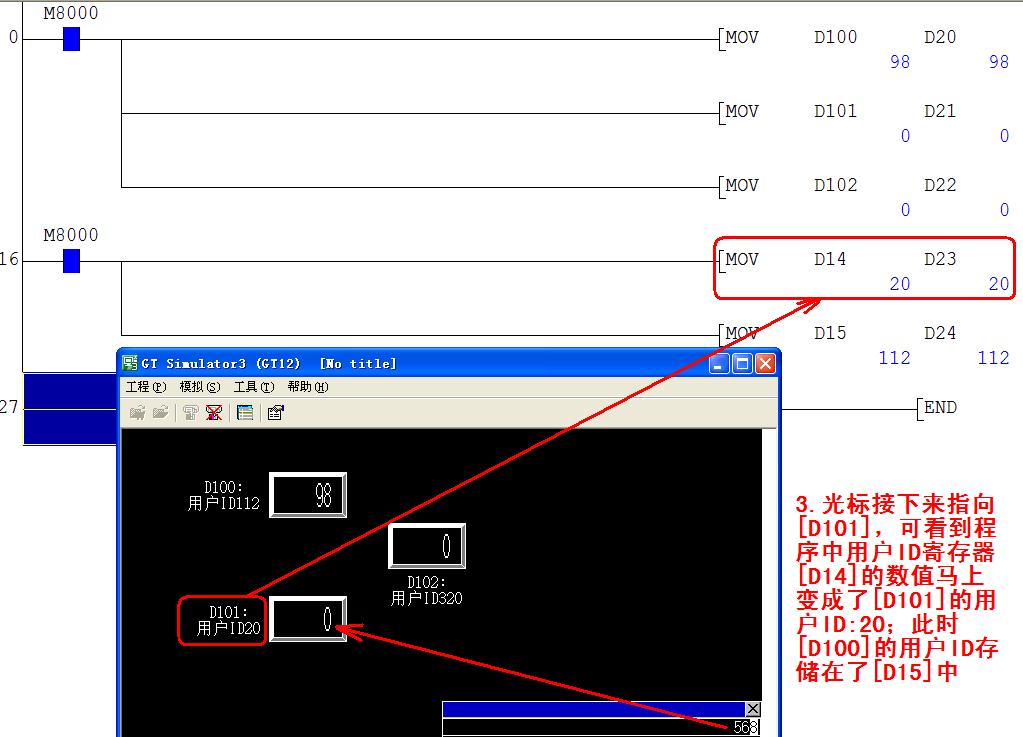

5.移到下一個輸入框看現在的效果：



6.現在應該明白了吧？……
