arrow0725
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 146 點
下載積分: 831 分
在線時間: 19(小時)
注冊時間: 2012-04-26
最后登錄: 2013-07-10
查看arrow0725的 主題 / 回貼
樓主  發表于: 2012-05-21 13:21

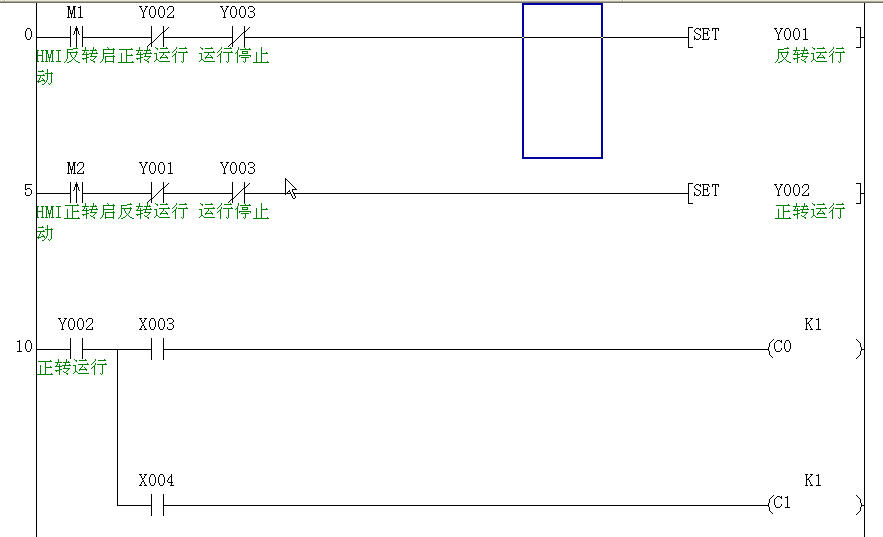

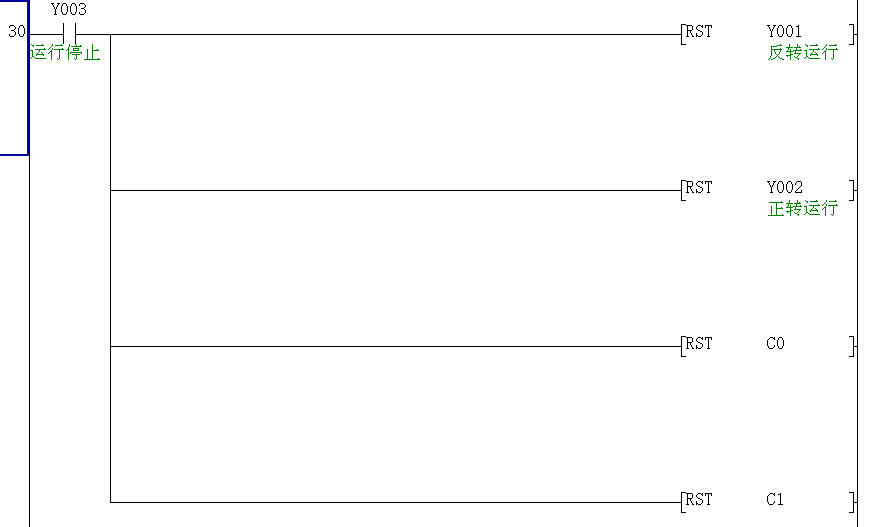

上述兩幅圖，梯形圖里第一幅在前，接著是第二幅。

當Y002=ON時，緊接著X003 = ON ， X004 = ON 接通一次時，Y003為什么一直沒有ON過？
我這個接的是電動機，當正轉運行時，X003和X004傳感器分別導通一次（計數器分別計數一次）時讓電動機停止運行

結果這個梯形圖運行時，PLC控制器里一直是Y002在亮，Y003一直不亮（就是不停止），請教錯在哪里？？
yyhhjj2008
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 161 點
下載積分: 657 分
在線時間: 75(小時)
注冊時間: 2010-11-19
最后登錄: 2025-05-05
查看yyhhjj2008的 主題 / 回貼
1樓  發表于: 2012-05-21 14:04
將第一幅圖中的Y3改為上升沿如何
yyhhjj2008
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 161 點
下載積分: 657 分
在線時間: 75(小時)
注冊時間: 2010-11-19
最后登錄: 2025-05-05
查看yyhhjj2008的 主題 / 回貼
2樓  發表于: 2012-05-21 14:46
按你編的邏輯，Y3不可能常亮，它只是個脈沖信號，如Y1，Y2，C0，C1能被正常復位，就沒問題，另外Y3輸出線圈不能在程序中復用，另外把第二幅圖最后一行改為單獨一行，去掉Y2這個條件試試
yyhhjj2008
級別: 探索解密
精華主題: 0
發帖數量: 66 個
工控威望: 161 點
下載積分: 657 分
在線時間: 75(小時)
注冊時間: 2010-11-19
最后登錄: 2025-05-05
查看yyhhjj2008的 主題 / 回貼
3樓  發表于: 2012-05-21 16:14

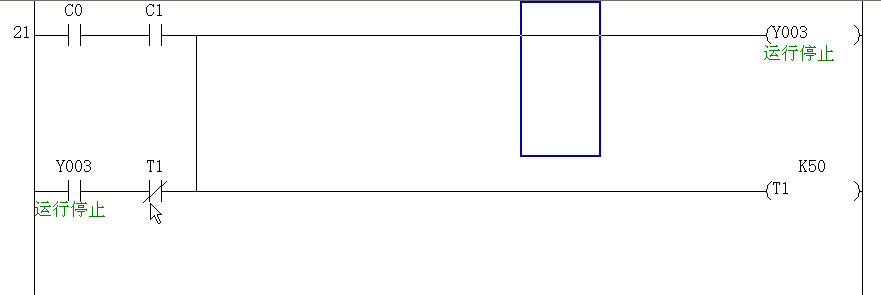

圖片：
圖片：
圖片：
我編的例子
