引用

引用第1樓zyfzxh于2008-02-29 12:26發表的  :
你的故障燈是通過熱繼電器的觸點控制的,只要馬達不過載是不會亮的

引用

引用第4樓雪花飄飄于2008-02-29 14:39發表的  :
那你的熱繼電器上的STOP按鈕能起到手動過載的狀態嗎？（這種熱繼電器沒用過，無法下結論）



引用

引用第5樓yangjunhua于2008-02-29 15:16發表的  :
我問一下,你在按下stop后,接觸器是否斷開,正反轉指示燈是否還亮著?從圖上看是不管你的正反轉控制電路是否正確,只要按下stop后,故障指示燈都應該會亮,也就是熱繼常開只要通就應該會亮,故障指示燈回路與你的控制系統沒有關系,你說把熱繼換過之后就可以實現了,我覺得是原來你的故障指示燈回路線沒有接好或接觸不良! 以上只是個人見解.

引用

引用第13樓ajan于2008-03-04 15:38發表的  :

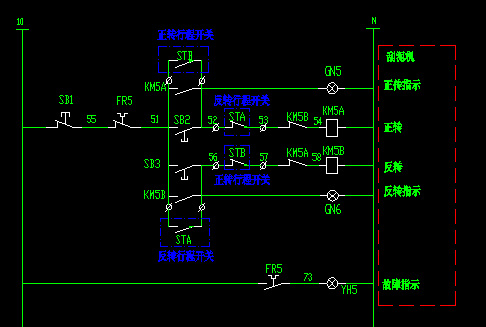

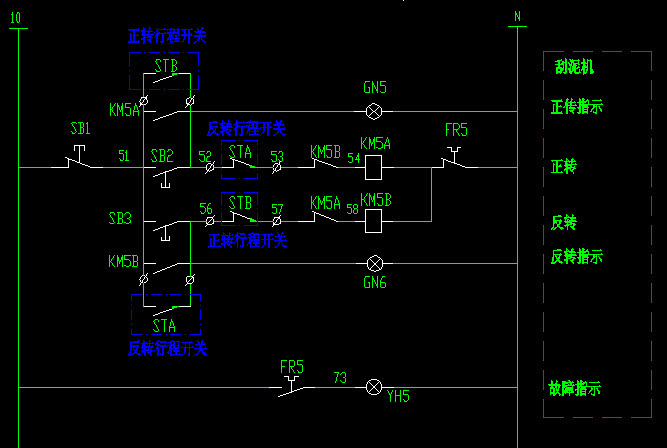

按下NR2的停止按鈕只斷開NC，對NO無影響，松開停止按鈕則NC復位。如第一圖，按下停止按鈕，正反轉指示仍亮，故障指示不亮。第二圖，正反轉指示不亮，故障指示還是應該不亮。

如需動作測試，揭開活動蓋，用螺絲刀按動TEST按鈕，NC觸頭斷開，NO觸頭閉合，指示窗能看到黃色標志露出，如為露出則為自動復位狀態。第一圖，按下TEST按鈕，正反轉指示亮故障指示亮，第二圖，按下TEST鈕，正反轉指示不亮，故障指示亮。

TEST按鈕才是測試用的。
