樓主發表于: 2025-01-10 20:46

只看樓主 | 小中大

一個兩線制的4-20mA壓力變送器，沒有壓力是用信號發生器3.95mA，變送器到PLC一百米距離，導致接入西門子PLC讀到的數值小于4毫安對應的5530，這個是變送器的問題？還是距離遠的問題呢？

hezhen880924

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 300 點
下載積分: 899 分
在線時間: 643(小時)
注冊時間: 2013-01-08
最后登錄: 2025-03-17
查看hezhen880924的主題 / 回貼

1樓發表于: 2025-01-10 20:58

只看該作者 | 小中大

圖片：

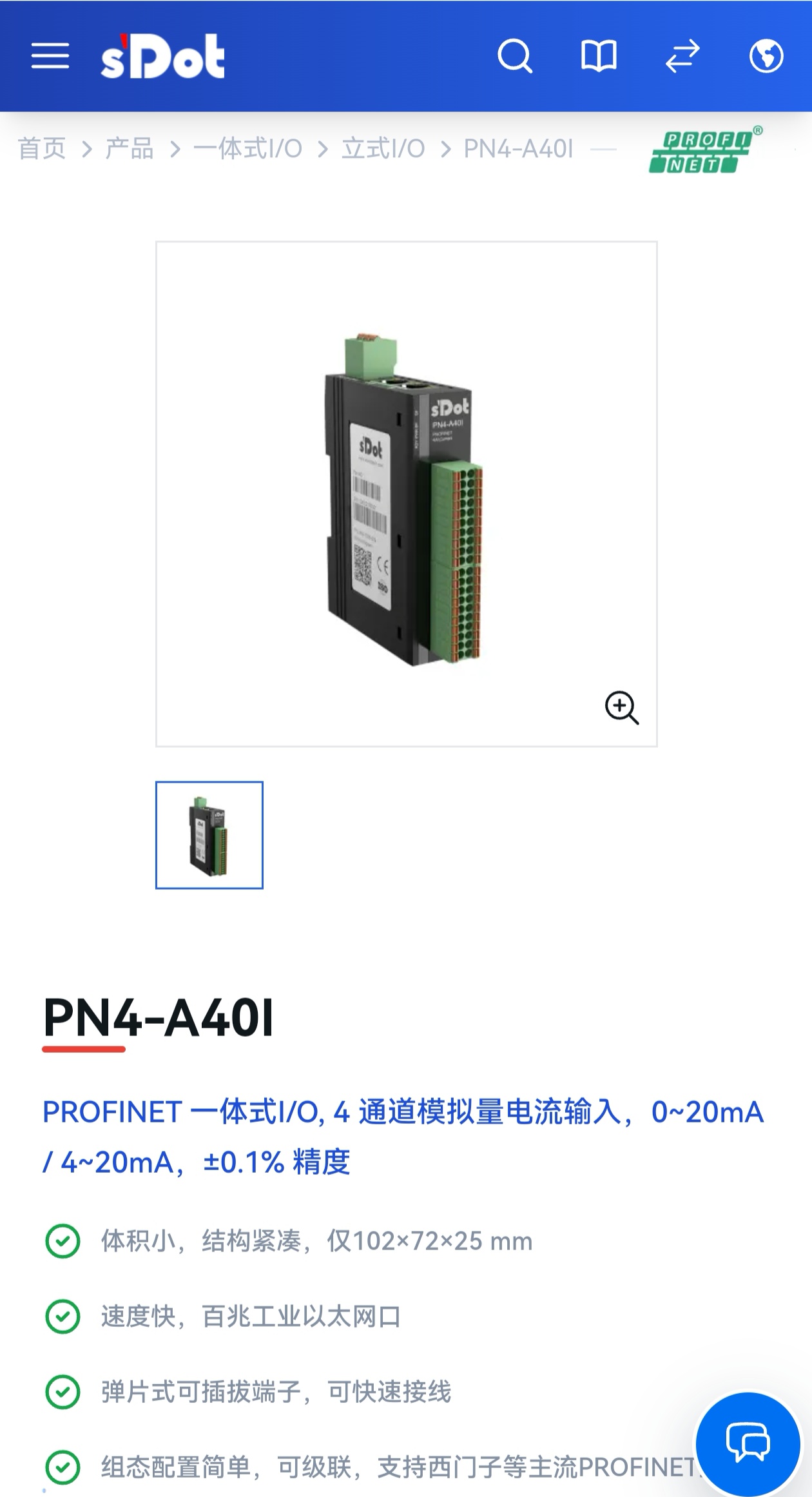

用個國產的PN模擬量遠程模塊組態到西門子PLC，一百米遠距離走網絡好處理，一百米拉模擬量信號會有壓降。

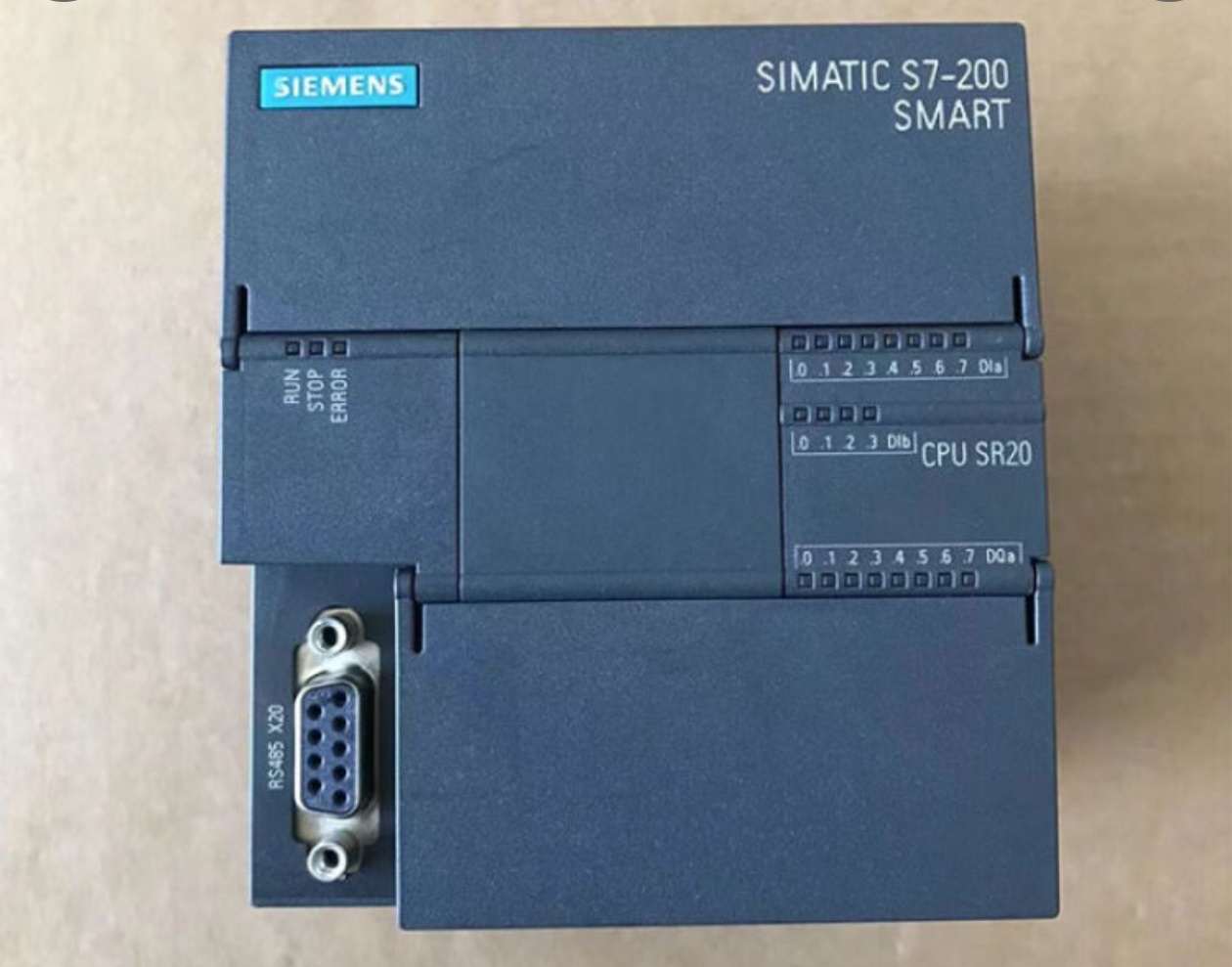

如果有品牌要求，把smart SR20加個模擬量卡做成智能IO模塊，西門子PLC可以PN組態這個智能模塊SR20，成本很低。

[ 此帖被hezhen880924在2025-01-10 22:03重新編輯 ]

li19930121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 899 個
工控威望: 2262 點
下載積分: 2443 分
在線時間: 419(小時)
注冊時間: 2019-02-12
最后登錄: 2025-05-28
查看li19930121的主題 / 回貼

2樓發表于: 2025-01-11 09:09

只看該作者 | 小中大

調高輸入電壓，

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2220(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-28
查看小蜜蜂的主題 / 回貼

3樓發表于: 2025-01-11 12:09

只看該作者 | 小中大

引用
引用第2樓li19930121于2025-01-11 09:09發表的 :
調高輸入電壓，

24V電壓調到28.6V都沒用，一樣的只有3.95mA

hstec2002

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 1961 點
下載積分: 9632 分
在線時間: 769(小時)
注冊時間: 2021-05-05
最后登錄: 2025-05-28
查看hstec2002的主題 / 回貼

4樓發表于: 2025-01-11 13:22

只看該作者 | 小中大

在程序上修正好0.05mA不就好了，為何要糾結？

QQ: 2845452345

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1409 個
工控威望: 1516 點
下載積分: 13285 分
在線時間: 2220(小時)
注冊時間: 2008-03-19
最后登錄: 2025-05-28
查看小蜜蜂的主題 / 回貼

5樓發表于: 2025-01-11 15:52

只看該作者 | 小中大

引用
引用第4樓hstec2002于2025-01-11 13:22發表的 :
在程序上修正好0.05mA不就好了，為何要糾結？

程序上是可以修正，但是總想找出什么原因導致不滿4毫安的。

hstec2002

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 1961 點
下載積分: 9632 分
在線時間: 769(小時)
注冊時間: 2021-05-05
最后登錄: 2025-05-28
查看hstec2002的主題 / 回貼

6樓發表于: 2025-01-11 15:56

只看該作者 | 小中大

找原因不更簡單？變送器和PLC兩頭都測下電流不就知道了？

QQ: 2845452345

zgwyzg

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 58 點
下載積分: 327 分
在線時間: 4(小時)
注冊時間: 2024-11-22
最后登錄: 2025-04-08
查看zgwyzg的主題 / 回貼

7樓發表于: 2025-01-11 16:27

只看該作者 | 小中大

請教下：找到原因了嗎？

引用
引用第5樓小蜜蜂于2025-01-11 15:52發表的 :

程序上是可以修正，但是總想找出什么原因導致不滿4毫安的。

zgwyzg

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 58 點
下載積分: 327 分
在線時間: 4(小時)
注冊時間: 2024-11-22
最后登錄: 2025-04-08
查看zgwyzg的主題 / 回貼

8樓發表于: 2025-01-11 16:29

只看該作者 | 小中大

你先測下電流，看實際電流有多大？如果實際電流是3.95mA，那說明是正常的！

xjynzlp

你關注我一時我關注你一世

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 599 個
工控威望: 651 點
下載積分: 2296 分
在線時間: 1848(小時)
注冊時間: 2010-07-25
最后登錄: 2025-05-28
查看xjynzlp的主題 / 回貼

9樓發表于: 2025-01-11 22:31

只看該作者 | 小中大

串聯回路里個點的電流都是相等的，既然是用信號發生器調電流，那就把它調到4毫安嗎。好像是Ⅲ型以后的儀表，要求的線路電阻總和，不大于250歐都可以，時間太久了，記得不太清楚了。

聯系QQ360684677 群3142373 公眾微信毅力工控

zhongwen1234

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 195 點
下載積分: 615 分
在線時間: 73(小時)
注冊時間: 2020-08-04
最后登錄: 2025-05-10
查看zhongwen1234的主題 / 回貼

10樓發表于: 2025-01-11 23:07

只看該作者 | 小中大

仔細看看變送器手冊。有些會用特殊電流值作為就緒、異常信號。以前用過霍尼韋爾的有這個功能

tandekun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 159 點
下載積分: 7492 分
在線時間: 43(小時)
注冊時間: 2021-12-17
最后登錄: 2025-05-28
查看tandekun的主題 / 回貼

11樓發表于: 2025-01-12 14:36

只看該作者 | 小中大

有沒有一種可能，是你的表不準？
這中小信號，3.95mA可以認為就是4mA
