曾姚王

紙上得來終覺淺，絕知此事要躬行！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 282 個
工控威望: 368 點
下載積分: 15780 分
在線時間: 162(小時)
注冊時間: 2021-07-24
最后登錄: 2025-05-25
查看曾姚王的主題 / 回貼

樓主發表于: 2024-10-10 08:55

只看樓主 | 小中大

1，一個脈沖走的位移（脈沖當量）=電子齒輪比X反饋回的一個編碼器脈沖走的位移。
2，走單位長度需要的脈沖數X電子齒輪比=走單位長度反饋回的編碼器脈沖數。
哪個好理解些。

暴躁小白兔

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 220 點
下載積分: 6293 分
在線時間: 106(小時)
注冊時間: 2021-05-11
最后登錄: 2025-05-27
查看暴躁小白兔的主題 / 回貼

1樓發表于: 2024-10-10 09:07

只看該作者 | 小中大

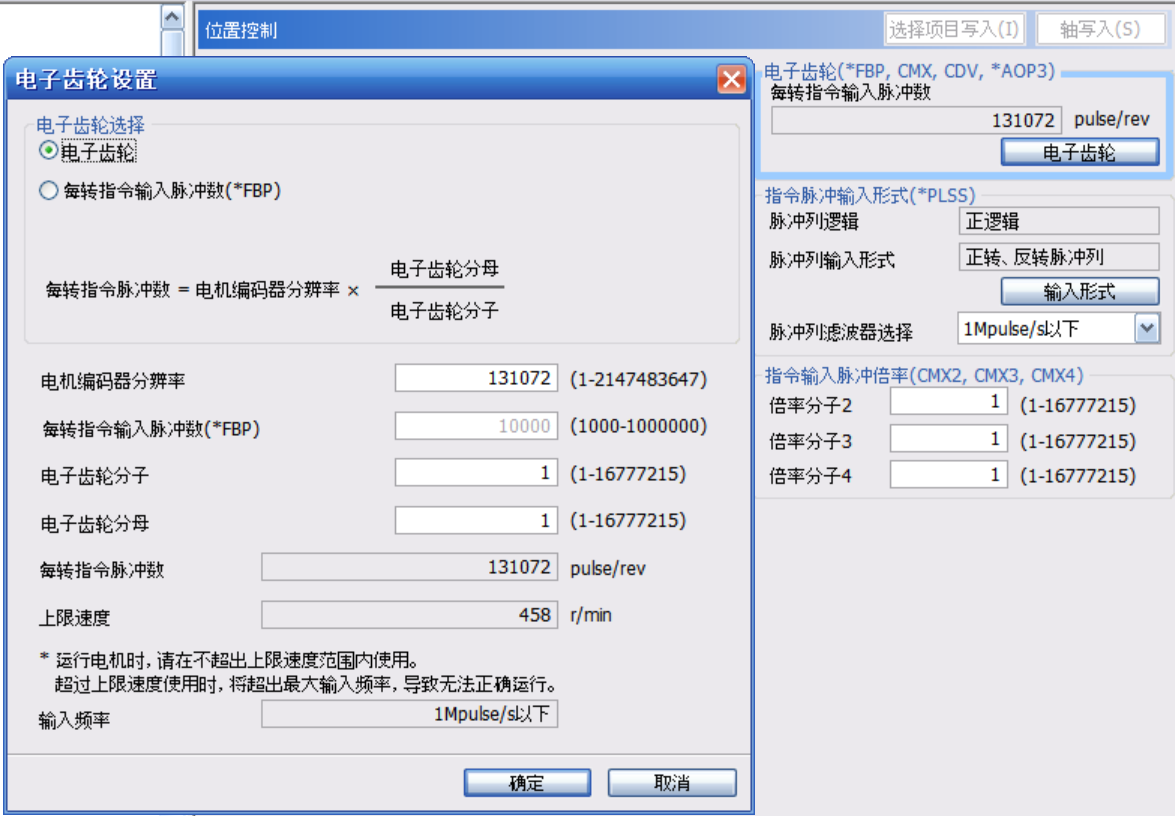

圖片：

實際應用中電子齒輪比的分子和分母是兩個參數分開設置，記憶力不好的同學可以不記憶公式，但要知道公式每一項的意思。（個人觀點）

電機編碼器分辨率固定值K，求電子齒輪比步驟
1.脈沖當量：發出一個脈沖信號時，機械結構移動的最小單位。
這里又要引入減速比的概念

2.根據脈沖當量求每轉指令脈沖數（pulse/rev），

3.電子齒輪分母，分子

關鍵還得看脈沖當量是否計算正確
