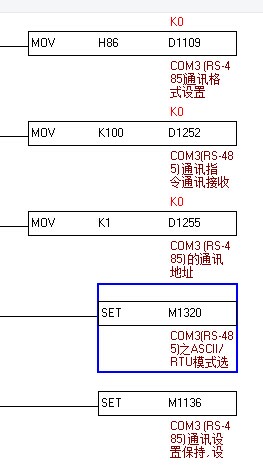

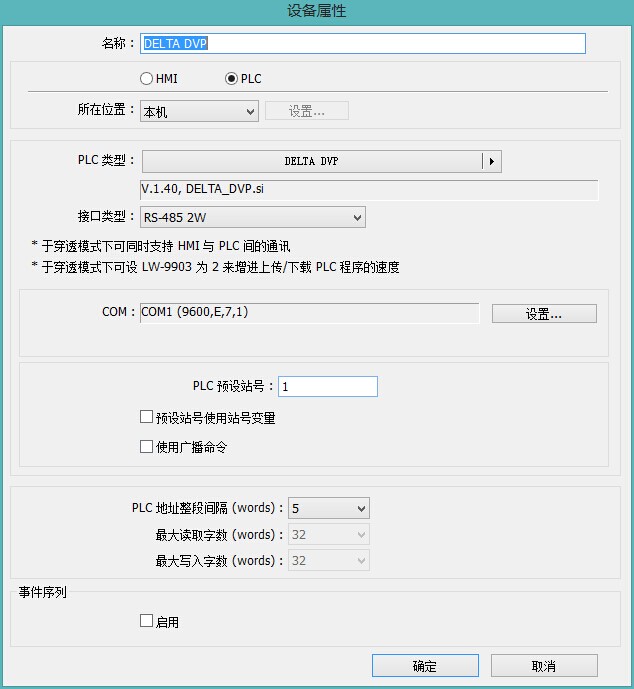

鄉親們，臺達ES2 PLC與威綸通觸摸屏用RS485通訊，怎么搞？與威綸通接線D+接data+，D-接data-對否？PLC里面的通訊參數設置需要注意些什么？搞了一天都連接不上，觸摸屏通訊設置，PLC通訊設置，觸摸屏用的COM1（rs4852w)，PLC用的COM3（支持RS485），比如：1，接線，2，觸摸屏設置，PLC通訊設置， 圖片為自己的觸摸屏，PLC通訊設置，就是通訊不上，不知問題在哪 ???????


補：昨天的通訊已經通訊上了

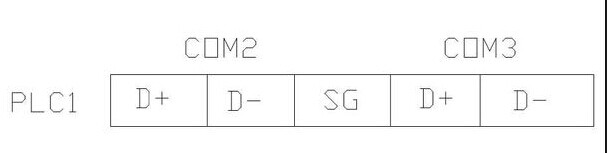

1.用PLC COM2與觸摸屏COM3做RS485通訊，連接兩條線，
PLC D+接觸摸屏COM3腳9，data+；PLC D- 接觸摸屏COM3
腳6，data-

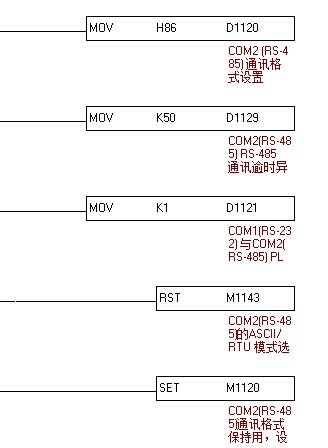

2.注意，PLC（d1120)與觸摸屏通訊參數設置需一致，
PLC站號（D1121)需與觸摸屏設置PLC站號一致
3.注意PLC COM2 (RS-485)的ASCII/RTU 模式選擇 ( M1143  Off 時為ASCII 模式On 時為RTU 模式),
選擇ASCII模式,M1143需保持OFF（這個地方之前搞錯了，被我選為RTU模式，搞了一天一致通訊不上）

哥哥，臺達與威綸屏通信不用自己寫程序 啊

好好看看威綸通觸摸屏與PLC連接手冊吧
威綸通觸摸屏與PLC連接手冊

威倫屏端用COM2試試看

引用

引用第1樓hsqknx于2014-08-19 16:46發表的  :
哥哥，臺達與威綸屏通信不用自己寫程序 啊

用RS485與觸摸屏MT6070I通訊，PLC的COM口通訊參數必須要設置一下吧

引用

引用第3樓呂工于2014-08-19 23:42發表的  :
威倫屏端用COM2試試看

COM2，只支持RS232，不支持RS485，所以不能用，謝謝大神

引用

引用第2樓fsjnzhy于2014-08-19 16:49發表的  :
好好看看威綸通觸摸屏與PLC連接手冊吧
威綸通觸摸屏與PLC連接手冊

看完手冊，只介紹了臺達PLC與觸摸屏RS232通訊的設置，接線，沒介紹RS485的，郁悶了，與其他品牌連接介紹了RS232，也介紹了RS485參數設置和接線

你設置的問題
485正負對了
通訊參數正確就行了
不難

引用

引用第7樓ytzidonghua于2014-08-20 10:11發表的  :
你設置的問題
485正負對了
通訊參數正確就行了
不難

是的，謝謝
