靜芳
級別: 工控俠客
精華主題: 0
發帖數量: 953 個
工控威望: 3032 點
下載積分: 3290 分
在線時間: 204(小時)
注冊時間: 2010-02-05
最后登錄: 2025-05-17
查看靜芳的 主題 / 回貼
12樓  發表于: 2014-05-16 11:02
你信圖紙還是信實物?糾結干嘛?
chqing1361
三人行必有我師
級別: 略有小成
精華主題: 0
發帖數量: 269 個
工控威望: 486 點
下載積分: 434 分
在線時間: 588(小時)
注冊時間: 2006-08-17
最后登錄: 2025-05-11
查看chqing1361的 主題 / 回貼
13樓  發表于: 2014-05-16 12:14
你真能,我就橫豎沒看出輸出與正極相連。
liu19916
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 275 點
下載積分: 1320 分
在線時間: 262(小時)
注冊時間: 2010-07-28
最后登錄: 2024-11-16
查看liu19916的 主題 / 回貼
14樓  發表于: 2014-05-17 01:51
樓主不要糾結在圖上,那是畫圖人員在圖上表示接線都集合到光電內部而已,根據圖線藍色接就OK了
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-25
查看lzhpsky的 主題 / 回貼
15樓  發表于: 2014-05-17 06:29

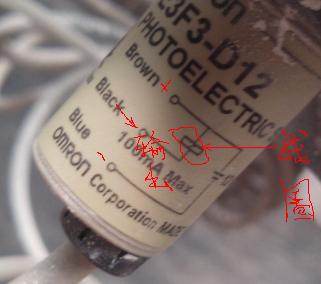

看這個光電上的接線,黑色是輸出線吧,那么這個黑色的線這不和正端的褐色線相連嗎,光電有信號時,是不是正端和黑色的線就導通了。
八零年老菜鳥
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 358 點
下載積分: 703 分
在線時間: 232(小時)
注冊時間: 2014-02-14
最后登錄: 2025-05-28
查看八零年老菜鳥的 主題 / 回貼
16樓  發表于: 2014-05-17 20:22
圖片:
引用
引用第15樓lzhpsky于2014-05-17 06:29發表的  :
[attachment=121449]

看這個光電上的接線,黑色是輸出線吧,那么這個黑色的線這不和正端的褐色線相連嗎,光電有信號時,是不是正端和黑色的線就導通了。

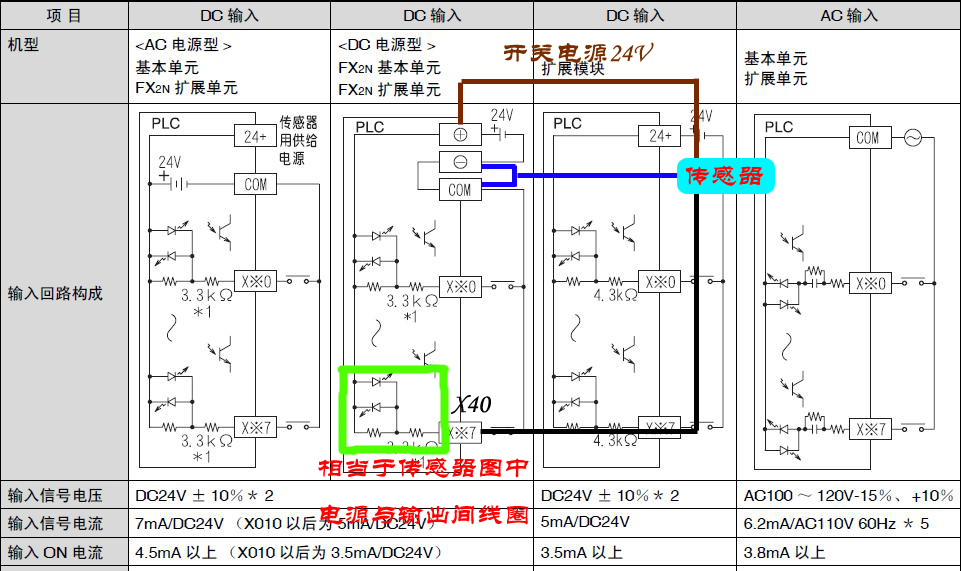

就把圖中那個線圈看成PLC的輸入光耦,這樣看明白了?
[ 此帖被hmiplcvffa在2014-05-17 20:36重新編輯 ]
風輕云淡平和心態
zedy888
回收 西門子PLC,存儲卡,觸摸屏,變頻器
級別: 家園常客
精華主題: 0
發帖數量: 1259 個
工控威望: 709 點
下載積分: 750 分
在線時間: 1200(小時)
注冊時間: 2010-09-23
最后登錄: 2025-03-04
查看zedy888的 主題 / 回貼
17樓  發表于: 2014-05-17 21:42
???
長期回收西門子 PLC  變頻器,觸摸屏,成套伺服等,電微:I8I2I923860注明二手電氣
chqing1361
三人行必有我師
級別: 略有小成
精華主題: 0
發帖數量: 269 個
工控威望: 486 點
下載積分: 434 分
在線時間: 588(小時)
注冊時間: 2006-08-17
最后登錄: 2025-05-11
查看chqing1361的 主題 / 回貼
18樓  發表于: 2014-05-17 21:44
圖片:
那個方框表示外部的一個線圈。
gaoshenghua
級別: 略有小成
精華主題: 0
發帖數量: 85 個
工控威望: 213 點
下載積分: 8516 分
在線時間: 49(小時)
注冊時間: 2014-04-13
最后登錄: 2021-07-24
查看gaoshenghua的 主題 / 回貼
19樓  發表于: 2014-05-17 21:49
朋友,從元件到圖紙都沒有錯,元件輸出端英文標明為黑色(black),圖紙接plc的x40,并沒有接正極,元件實際是歐姆龍系列接近開關,感應觸發內部三極管,三極管有pnp型相當于機械接近開關常閉觸點,有npn型,相當于常開觸點,此圖為,當鐵塊接近元件時,輸出端置底電平,相當于x40與com連接,否則,置高電平,相當于x40與com斷開。
liuliangdt
liuliangdt
級別: 家園常客
精華主題: 0
發帖數量: 443 個
工控威望: 682 點
下載積分: 66148 分
在線時間: 991(小時)
注冊時間: 2010-09-05
最后登錄: 2025-05-13
查看liuliangdt的 主題 / 回貼
20樓  發表于: 2014-05-17 23:24
引用
引用第15樓lzhpsky于2014-05-17 06:29發表的  :
[attachment=121449]

看這個光電上的接線,黑色是輸出線吧,那么這個黑色的線這不和正端的褐色線相連嗎,光電有信號時,是不是正端和黑色的線就導通了。

樓主,有圖有真相。


有圖有真相啊。

lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-25
查看lzhpsky的 主題 / 回貼
21樓  發表于: 2014-05-18 18:32
感謝朋友們,搞明白了,看了17樓的圖,一下明白了,我以為光電開關上那個方塊是內部電路呢,原來代表的是外部的繼電器線圈。光電開關圖上線圈的一端直接接的正,另一端接的輸出,那么輸出肯定是負,也就是說是NPN輸出的。感謝大家的無私幫助。謝謝!謝謝!小弟犯的是低級錯誤。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-25
查看lzhpsky的 主題 / 回貼
22樓  發表于: 2014-05-18 18:38
再次感謝前輩們單獨畫圖給我講解。謝謝了。
l1huoeb
級別: 家園常客
精華主題: 0
發帖數量: 92 個
工控威望: 758 點
下載積分: 320 分
在線時間: 138(小時)
注冊時間: 2014-03-21
最后登錄: 2021-08-30
查看l1huoeb的 主題 / 回貼
23樓  發表于: 2014-05-24 00:59
npn輸出為付
