12樓  發表于: 2013-02-12 18:38
謝謝樓主的奉獻。
zjl140519903
級別: 工控俠客
精華主題: 0
發帖數量: 461 個
工控威望: 4513 點
下載積分: 4594 分
在線時間: 359(小時)
注冊時間: 2010-06-21
最后登錄: 2024-11-16
查看zjl140519903的 主題 / 回貼
13樓  發表于: 2013-02-12 19:52
有時間可以試驗一下。
奮斗人生
級別: 家園�？�
精華主題: 0
發帖數量: 584 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 67(小時)
注冊時間: 2011-09-05
最后登錄: 2025-05-28
查看奮斗人生的 主題 / 回貼
14樓  發表于: 2013-02-15 12:08
要是改成220V直接控制那還可以````````
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3457 個
工控威望: 20996 點
下載積分: 33507 分
在線時間: 1801(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-28
查看tkggtdkjpl的 主題 / 回貼
15樓  發表于: 2013-02-20 22:17
24v直接轉成5V溫升太高
自動化單機，生產線，項目編程調試！
zjlin
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 150 點
下載積分: 630 分
在線時間: 1(小時)
注冊時間: 2012-11-05
最后登錄: 2014-04-03
查看zjlin的 主題 / 回貼
16樓  發表于: 2013-03-16 13:28
機械開關無法實現的功能
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1720 個
工控威望: 5542 點
下載積分: 24644 分
在線時間: 301(小時)
注冊時間: 2008-05-05
最后登錄: 2025-05-27
查看yamqq的 主題 / 回貼
17樓  發表于: 2013-03-16 13:54
這五路是脈沖還是什么？
這個人很懶，什么也沒有留下！
waitfor
級別: 家園�？�
精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2025-03-07
查看waitfor的 主題 / 回貼
18樓  發表于: 2013-03-18 00:31
裝修時留一個PLC的空間
tx198835
級別: 略有小成
精華主題: 0
發帖數量: 141 個
工控威望: 283 點
下載積分: 559 分
在線時間: 222(小時)
注冊時間: 2010-06-26
最后登錄: 2025-05-27
查看tx198835的 主題 / 回貼
19樓  發表于: 2013-03-18 07:03
樓主 邏輯電路學的好，我也是學電子的  自嘆不如呀
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
20樓  發表于: 2013-04-08 04:26
圖片：
最近又把那個電路重新焊了一下。

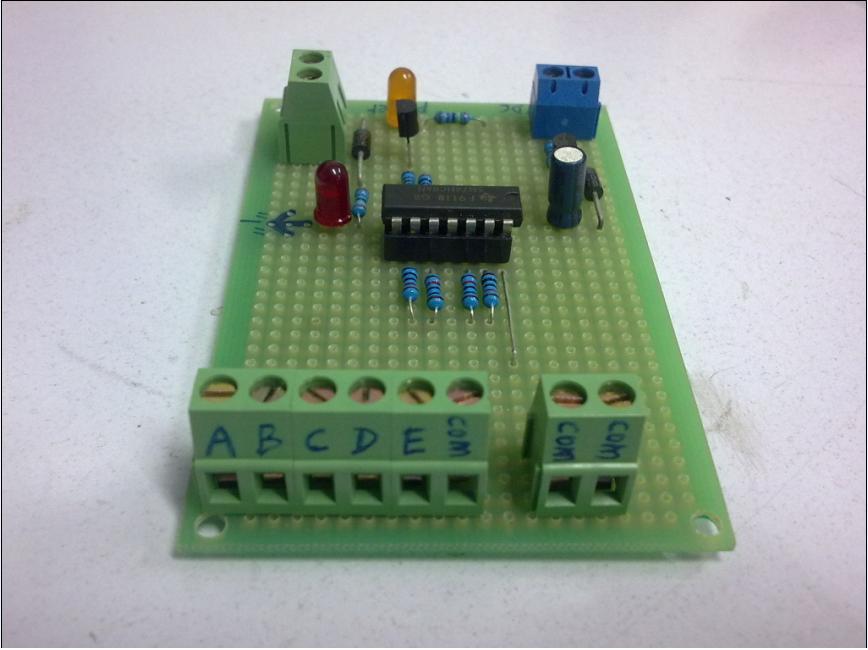

圖中A、B 、C 、D 、E接5個開關，三個COM端相連。
接線方式為開關的一端任意接A、B 、C 、D 、E，開關的另一端接COM。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
21樓  發表于: 2013-04-08 04:40
圖片：
圖片：
圖片：

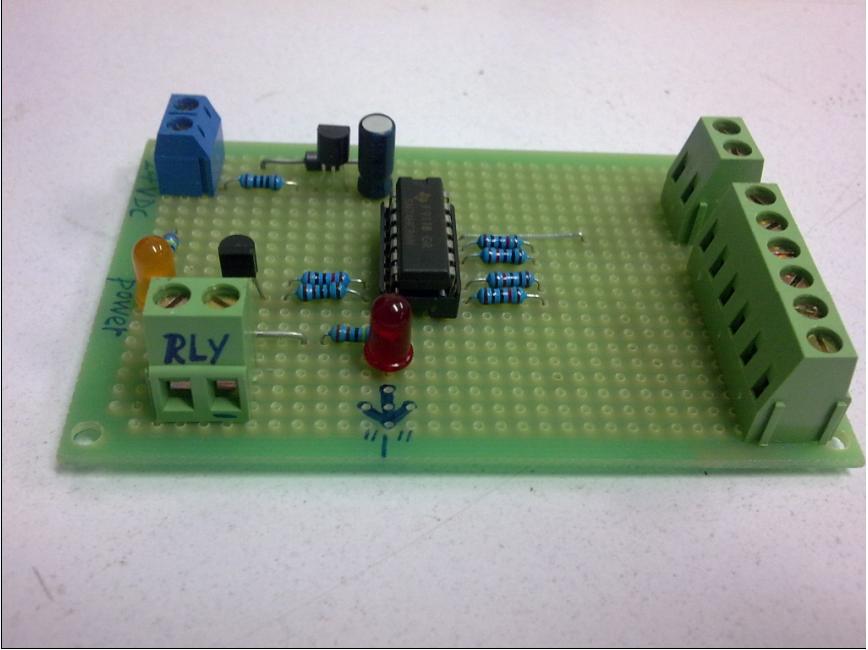

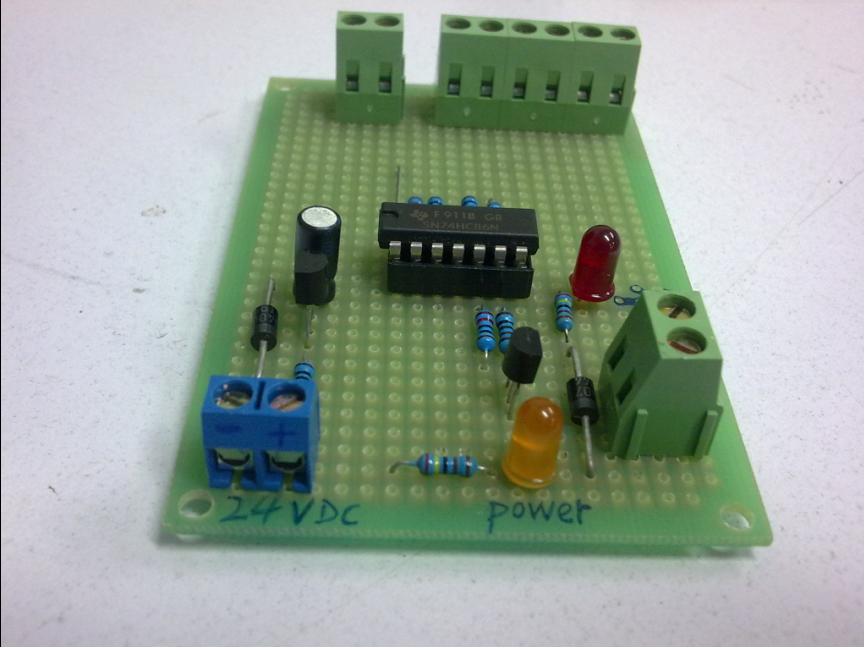

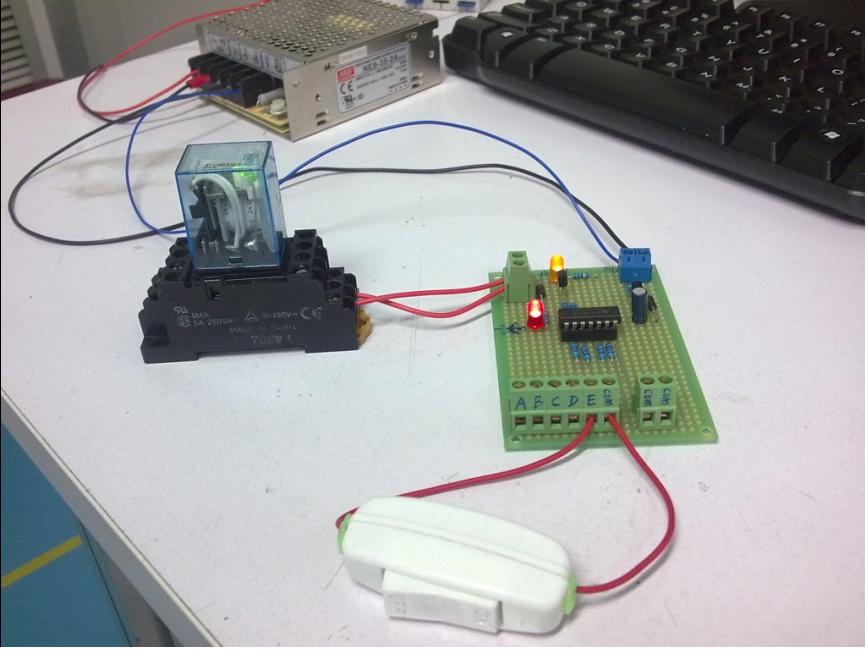

圖中黃色發光二極管為24VDC電源指示燈。紅色發光二極管為繼電器動作指示燈。這里IC電路用5V電就可以了，之所以用24V電源然后轉成5V給IC供電，也是為了驅動后面的24V繼電器而準備。
板子上有兩個二極管1N4007，一個是24V電源反接保護，如果沒有這個二極管，24電源往板子上接反時，三端穩壓器L78L05就會被燒掉。

另一個1N4007是為繼電器失電時泄放回路而準備的，不然，驅動繼電器的三極管容易被繼電器失電時產生的感應電動勢擊穿，影響其使用壽命。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
22樓  發表于: 2013-04-08 04:51
樓上所說24V轉5V溫升太高。IC工作電流很小，不會有太大溫升。但這也是一個問題，不知道誰有沒有好點的解決方法，需要加散熱片嗎？
艾為之
人有不為也，而后可以有為也！幫助別人，快樂自己�。�
級別: 網絡英雄

精華主題: 0
發帖數量: 2497 個
工控威望: 6838 點
下載積分: 42958 分
在線時間: 467(小時)
注冊時間: 2013-08-07
最后登錄: 2016-10-25
查看艾為之的 主題 / 回貼
23樓  發表于: 2013-10-11 01:04
思路很好，適合大學宿舍嘛
