樓主發表于: 2011-06-17 20:12

只看樓主 | 小中大

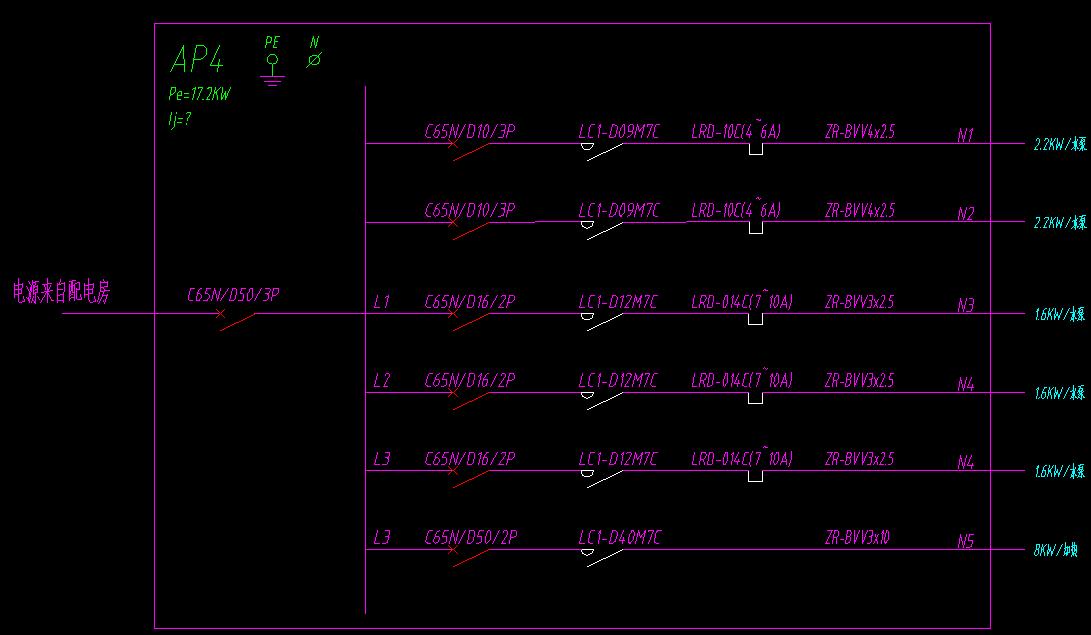

圖片：

請教各位，首先多謝大家。
我的問題是：總功率Pe=三相+單相嗎，如這樣Pe=17.2KW，按COS%=0.8,kx=1,則計算電流Ijs=33A,(17.2/1.732x0.38x0.8),可選50A總開
問題出現了:L3相8KW/加熱,其計算電流:Ijs=45A,(8/0.22x0.8).上面所選的總開就沒法用；
因此,準確的負荷是不是取8KW*3+1.6KW*3+2.2*2=33.2（Pe），其計算電流:Ijs=63A,(33.2/1.732x0.38x0.8).可選80A總開

[ 此帖被產品設計在2011-06-17 23:51重新編輯 ]

產品設計

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 98 個
工控威望: 376 點
下載積分: 1275 分
在線時間: 467(小時)
注冊時間: 2009-04-04
最后登錄: 2024-01-02
查看產品設計的主題 / 回貼

1樓發表于: 2011-06-17 20:14

只看該作者 | 小中大

單相三相負荷計算真把我難倒了，小弟剛入這行，請大俠們幫下我闖過這關

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

2樓發表于: 2011-06-17 22:53

只看該作者 | 小中大

根據你的電氣圖，準確的負荷是8KW+1.6KW*3+2.2KW*2=17.2KW，因為這是三相不平衡負荷，計算每相總電流比較復雜，但是要考慮最大負荷時的最大單相電流L3，總開關的電流滿足了L3，線路才能正常工作，I1（L3上加熱器）=8000/220=36.36A I2（L3上單相水泵）=1600/220*0.8=9.09A I 3（三相水泵）=2200/1.732*380*0.8*2臺=8.36A、總單相電流為I1+I2+I3=53.81A，總開關選DZ47-60-D60-3P可以滿足要求。

[ 此帖被liuhuaxing在2011-06-17 23:39重新編輯 ]
