樓主  發表于: 2012-07-24 19:50
各位前輩, 小弟剛接觸PLC, 我現在有一個FX1N-20MT-001, 想控制一個步進電機,可接線遇到問題,看了基本書都沒有詳細講到, 現把問題說明如下,

步進電機是2相4線的, 4根線分別接到A+,A-,B+,B-

驅動器上的V+,V-接到了24V開關電源的輸出.

Y0, Y2接到驅動器上的STEP-,DIR-

上面的都好理解, 現在的問題是, STEP+,DIR+怎么和PLC的輸出接口接線呢, 忘前輩們不吝賜教,先謝了.
[ 此帖被sinosponge在2012-07-24 20:19重新編輯 ]
sinosponge
菜鳥
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 111 點
下載積分: 542 分
在線時間: 10(小時)
注冊時間: 2012-07-19
最后登錄: 2018-12-03
查看sinosponge的 主題 / 回貼
1樓  發表于: 2012-07-24 20:18
圖片：

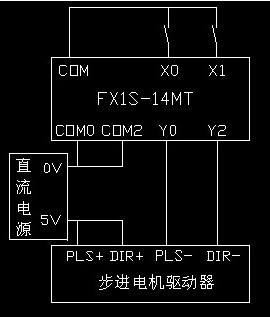

網上找到的接線圖, 直流電源0V接COM0,COM2; 5V接PLS+,DIR+, 難道還要搞個5V的開關電源? PLC不是直接有24V輸出嗎,串個電阻搞到5V再去接COM0,COM2,PLS+,DIR+可以嗎
restone
杭州一工科技有限公司
級別: 略有小成
精華主題: 0
發帖數量: 266 個
工控威望: 410 點
下載積分: 2047 分
在線時間: 45(小時)
注冊時間: 2009-03-19
最后登錄: 2019-12-30
查看restone的 主題 / 回貼
2樓  發表于: 2012-07-24 22:21
你的驅動器說明書上面有接線圖的，翻下吧，呵呵。
西門子PLC、ABB變頻器、康沃變頻器特價銷售；非標自動化改造，工業機器人改造
yigongcn.taobao.com
sinosponge
菜鳥
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 111 點
下載積分: 542 分
在線時間: 10(小時)
注冊時間: 2012-07-19
最后登錄: 2018-12-03
查看sinosponge的 主題 / 回貼
3樓  發表于: 2012-07-25 08:55
圖片：

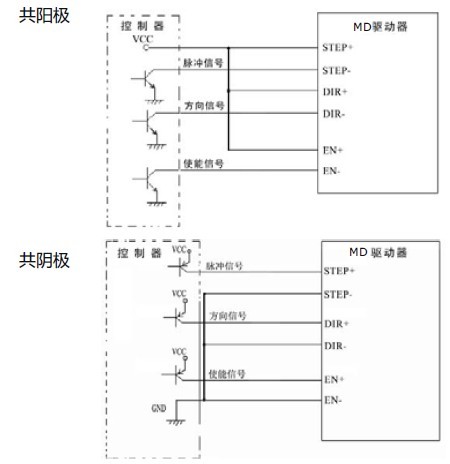

驅動器說明書上面的接線圖
xycaixy
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 152 點
下載積分: 578 分
在線時間: 17(小時)
注冊時間: 2011-12-19
最后登錄: 2014-09-19
查看xycaixy的 主題 / 回貼
4樓  發表于: 2012-08-01 20:31
請問樓主，現在弄沒有？資料可以共享一下嗎？我也想學這方面的東西，對了，你的驅動器什么什么牌的，型號呢？我郵箱xycaixy@126.com
piclijun
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的 主題 / 回貼
5樓  發表于: 2012-08-04 11:15
用PLC自帶的24V電源需串聯2K左右電阻，就行了。
wangk0
人都有點過去~
級別: 工控俠客
精華主題: 0
發帖數量: 82 個
工控威望: 2155 點
下載積分: 3866 分
在線時間: 64(小時)
注冊時間: 2012-05-17
最后登錄: 2024-04-11
查看wangk0的 主題 / 回貼
6樓  發表于: 2012-08-04 13:31
擴展口上有5V電壓的吧，哈哈，看你怎么弄出來了。
vitality8
沒有最好，只有更好！因為專業，所以更好！
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 269 點
下載積分: 709 分
在線時間: 31(小時)
注冊時間: 2007-07-17
最后登錄: 2025-01-09
查看vitality8的 主題 / 回貼
7樓  發表于: 2012-08-11 16:04
藍景自動化
weq0512
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 112 點
下載積分: 574 分
在線時間: 3(小時)
注冊時間: 2012-08-11
最后登錄: 2023-11-05
查看weq0512的 主題 / 回貼
8樓  發表于: 2012-08-11 16:47
一般都是共陽極的，接線我做過了，電機只是鎖定了，但不會動呀
