現在有個MT5600的屏和一臺MODICON QUANTUM11302的CPU通訊。
我要做根屏到PLC的通訊線。查了下MT的說明書。怎么感覺說明書有問題。現附3張圖，望大家?guī)臀已芯垦芯俊?
第一張：quantum編程電纜的圖；
quantum編程電纜

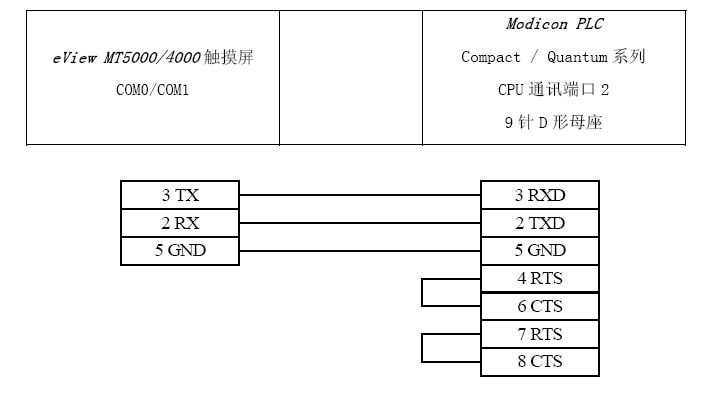

第二張：MT5000與quantum通訊的圖；
MT5000與quantum通訊

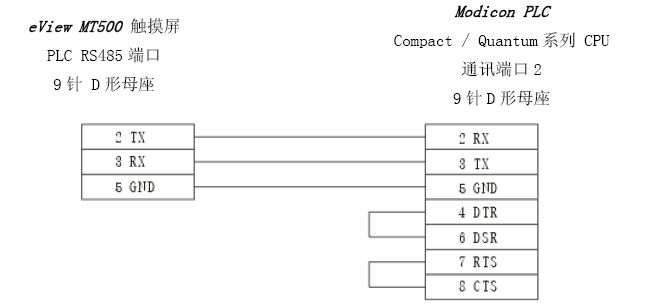

第三張：MT500與quantum通訊的圖。
MT500與quantum通訊

我把三張圖做了比較，發(fā)現MT5000這張圖的quantum端口與第一張和第三張的端口定義不一樣！
大家?guī)兔�看看，第二張圖是不是有問題？
我認為不管屏是什么系列的，quantum這邊的端口定義應該是一致的吧。

在線等！！！

就沒有人能回復嗎？？

剛才試過了，說明上確實是錯的。MT5000應該是2-3,3-2,5-5。
