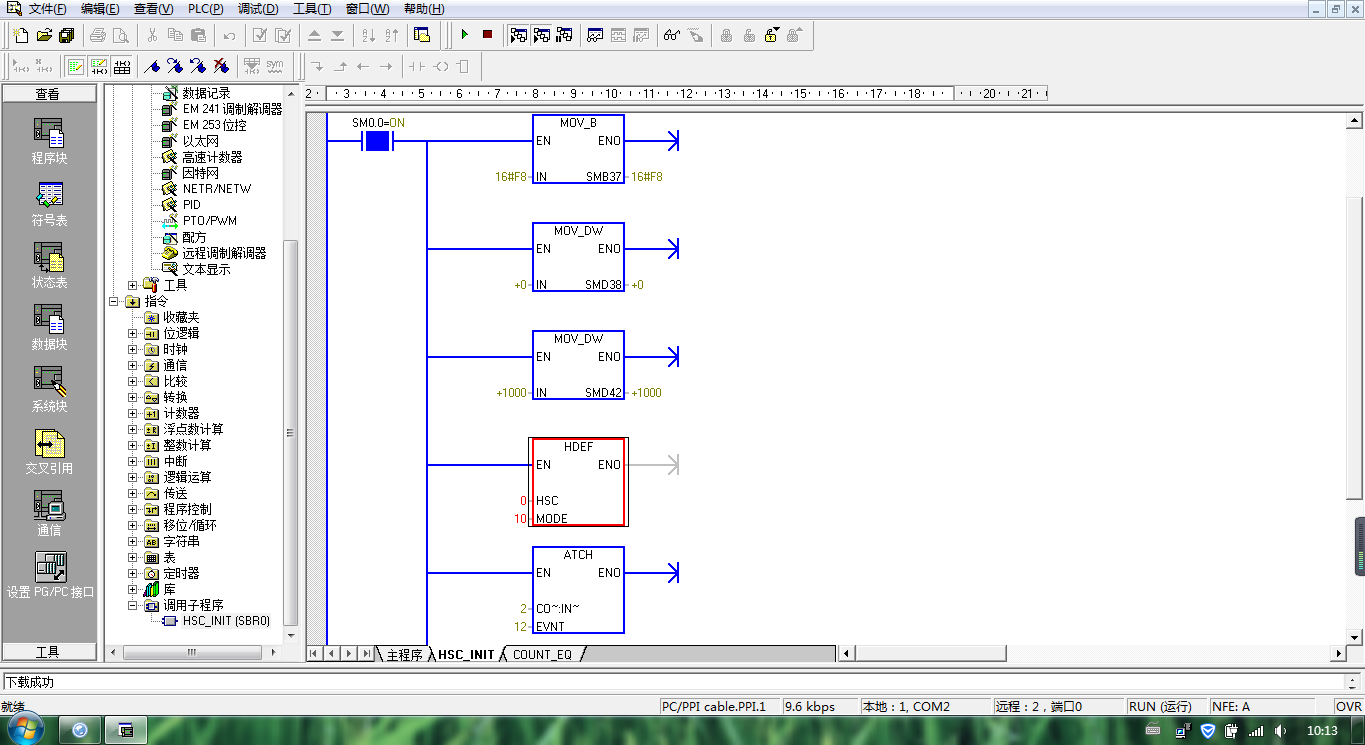

我不清楚這是怎么回事  我是用向?qū)гO(shè)定的 但是一直是紅色的

9、10或11初始化模式

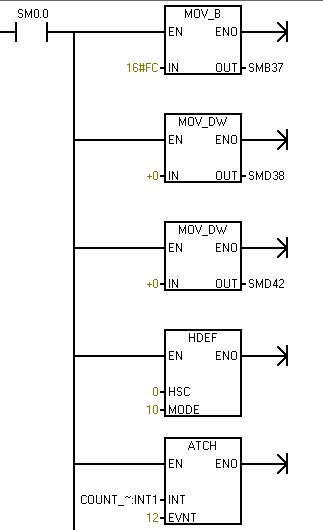

下列步驟說明如何為A/B相正交計數器（模式9、10或11）初始化HSC1：


1.    使用首次掃描內存位調用執行初始化操作的子程序。因?yàn)槭褂米映绦蛘{(diào)用，隨后的掃描不再調用子程序，因此可減少掃描時間執行并使程序結構更條理化。

2.    在初始化子程序中，根據所需的控制操作載入SMB47。

例如（1x 計數模式）：
SMB47 = 16#FC產生下列結果：

啟用計數器
寫入新當前值
寫入新預設值
設置HSC初始方向，向上計數
將起始和復原輸入設為現用水平高



例如（4x計數模式）：
SMB47 = 16#F8產生下列結果：

啟用計數器
寫入新當前值
寫入新預設值
設置初始HSC方向，向上計數
將起始和復原輸入設為現用水平高


3.    執行HDEF指令，HSC輸入設為1，無外部復原或起始的MODE（模式）輸入設為9，有外部復原但無起始設為10，有外部復原和起始設為11。

4.    用所需的當前值載入SMD48（雙字尺寸數值）（載入零可加以清除）。

5.    用所需的預設值載入SMD52（雙字尺寸數值）。

6.    為了捕獲當前值等于預設值，將CV＝PV中斷事件（事件13）附加于中斷例行程序中，為中斷編程。

7.    為了捕獲方向改變，將方向改變中斷事件（事件14）附加于中斷例行程序中，為中斷編程。

8.    為了捕獲外部復原事件，將外部復原中斷事件（事件15）附加于中斷例行程序中，為中斷編程。

9.    執行全局中斷啟用指令（ENI），啟用中斷。

10.    執行HSC指令，使S7-200為HSC1編程。

11.    退出子程序。

XIE  XIE  LOU  ZHU  FEN   XIANG  !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
