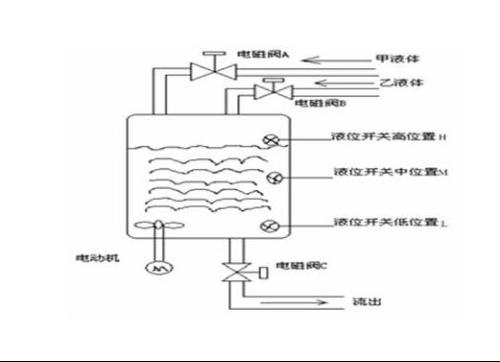

圖片：
哪個高手能幫忙設計一下這個系統的梯形圖啊。題目要求是這樣的：
１.在最下方時，則應該先按復位按鈕，排出罐內液體，保證料位液面處于最下方或容器是空的，這時各個閥門A、B、C均為OFF,液位傳感器H、M、L均為OFF，電動機M為OFF。
２.在按下啟動按鈕后，閥門A打開，液體甲流入容器，工作指示燈1亮；當液面升至M（中）位置時，閥門A關閉，閥門B打開，液體乙流入，工作指示燈1滅、燈2亮；當液面升至H（高）位置時，閥門B關閉，攪拌電動機開始工作，工作指示燈1、2滅，燈3亮；攪拌電動機工作6S后停止攪拌，閥門C打開，開始放出混合液體，工作指示燈1、2、3全滅，燈4亮；當液面降到L（低）位置時，工作指示燈全滅，延時2S后，關閉閥門C，然后再開始下一周期的操作；
３.如果工作期間按下停止按鈕，則待該次混料結束后，方能停止，不再進行下一周期的工作
問題補充:
第一個要求不要管他的。他的意思就是起始狀態。梯形圖不是有個軟件可以編寫的嗎。編好了截圖就可以了啊。麻煩了點哈。呵呵。 （圖片見附件）
