最近我在網上下了一個電氣繪圖軟件PCSELCAD 10.03，想學一下，可在繪圖發現結點居然會變成分叉開的形式，弄了半天還是整不明白，簡直瘋掉了，
請哪位用過的朋友指點，謝謝！

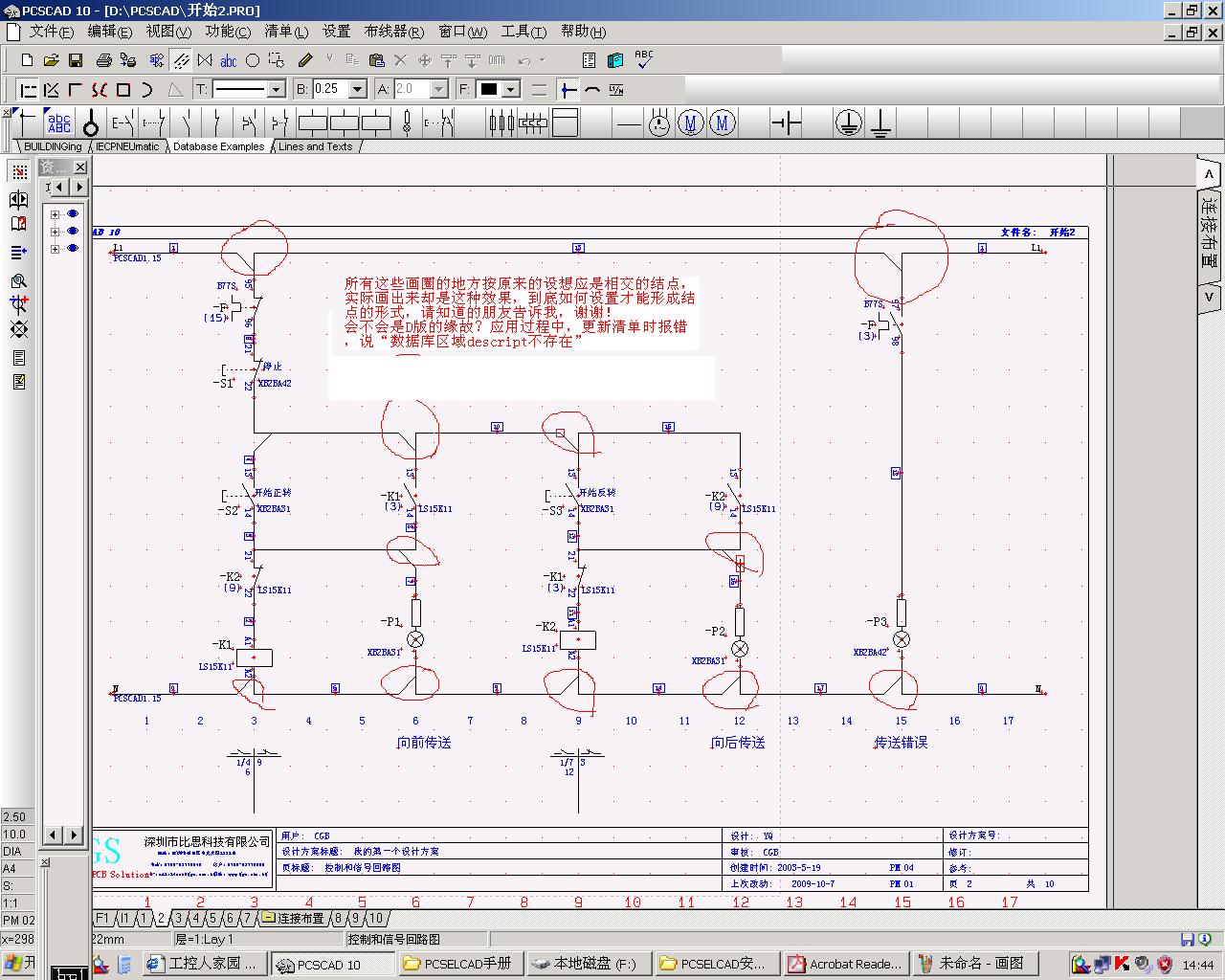

樣式如附件所示

（軟件是在趣盤里下的，繪圖完成后，在更新清單時報錯，“數據庫區域descript不存在”無法出清單）

請知道的朋友一定要告訴我啊

會不會是放置器件時把“布線器”激活的緣故，不激活“布線器”，放在圖面上可是一個個孤立的無件，得重新加線條連接

請會的朋友上來冒個泡吧，我想應該是一層窗戶紙的問題，先謝謝了！

哈哈！終于被我自已發現問題了，原來在“設置/設置/工程數據”菜單欄下，有一個“正確的裝配圖”這個小方框怎么被我胡亂選中了，結果造成了這種古怪的結點樣式，把那個勾去掉，再加入原件就不會這樣了。

但是清單不能更新的問題還是不行，也許是版本數據庫或者文件不全吧，畢竟是D 版嘛，不能要求太高

清單不能更新應該是LZ自己的問題，準確點說就是你的清單數據區域跟數據庫的對應區域沒設置對，你可以根據你的設計需要，在數據庫添加對應區域，然后通過軟件的數據庫設置進行配置，具體在你下的軟件里有個詳細的數據庫設置PDF文檔，可以參照里面的自行配置

昨天下載了這個試用一下但很不習慣！感覺比CAD還是差了一些！

可不可以發一份給我啊  ，我不怎么會CAD.我的郵箱是leiguosheng0505@126.com
