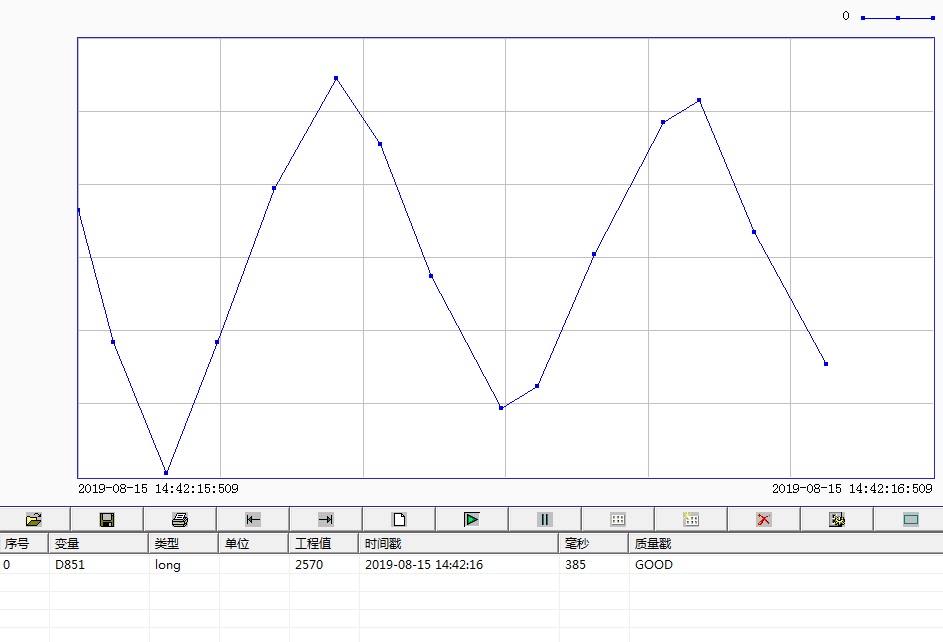

用組態王6.55編了一個程序，得到數據：電壓，電流。現在想要繪制實時曲線，將電流的瞬時波形繪制出來。目前使用的控件是“CkvrealTimeCurves Control”但繪制出來的曲線采集頻率不夠，1秒鐘最多只能繪制16個點。我需要每10ms繪制一個點。請教一下大家繪制類似波形圖采用什么控件？

有沒有人做過類似的曲線圖，都用了什么辦法

自已開發軟件

不知道你是啥配置，工控機+采集卡還是工控機采集PLC里面的數據？

引用

引用第3樓huamantang于2019-08-16 08:22發表的  :
不知道你是啥配置，工控機+采集卡還是工控機采集PLC里面的數據？

我用的是485通訊的傳感器

那我估計來不及的，走通訊的采樣頻率沒有這么高吧？

需要在程序里面做，用10ms計時器來做，每10ms采集一個點，這樣就做出來了

引用

引用第6樓lizhihua于2019-08-16 11:57發表的  :
需要在程序里面做，用10ms計時器來做，每10ms采集一個點，這樣就做出來了

數據已經采集到了，但是怎么在組態王里把曲線繪制出來，使用哪個控件

可以把采集的數據先緩存起來，最后再一次性顯示出來。

組態王和力控這些曲線達不到這樣的精度,LabVIEW好像可以,還有一種就是自己用VS整個控件 !

試試XY超級曲線，刷新頻率改成100ms。

引用

引用第10樓shixinhua于2019-08-16 17:57發表的  :
試試XY超級曲線，刷新頻率改成100ms。

100ms還是慢了點，我現在這個刷新頻率大概在60ms，我希望達到10ms
