樓主  發表于: 2013-08-17 18:48
用分立元件搭建啟、保、停電路,有用的到的可以參考一下。圖中的按鈕S1和S2也可以外接NPN輸出的傳感器。
附件: 分立元件搭建啟、保、停電路.doc (158 K) 下載次數:51
網站提示: 請不要用迅雷下載附件,容易出錯
635678260
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 185 點
下載積分: 540 分
在線時間: 6(小時)
注冊時間: 2013-02-01
最后登錄: 2013-08-29
查看635678260的 主題 / 回貼
1樓  發表于: 2013-08-18 22:53
多謝分享
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
2樓  發表于: 2014-07-24 00:20
圖片:
圖片:

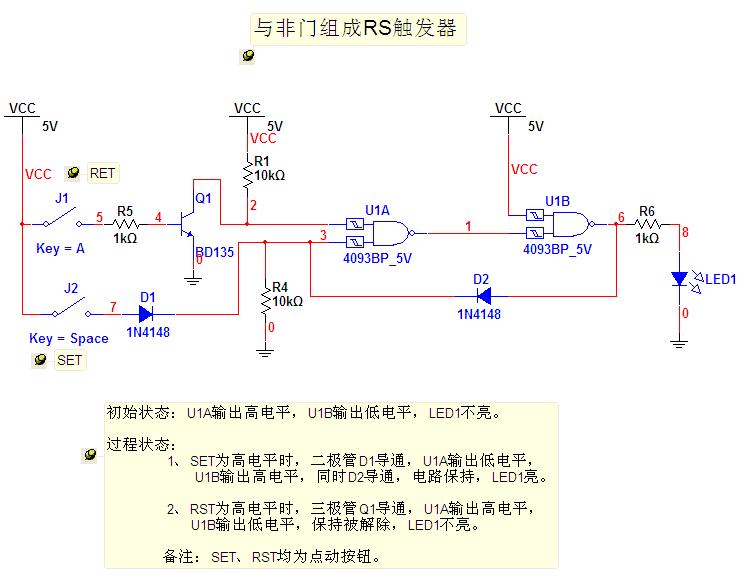

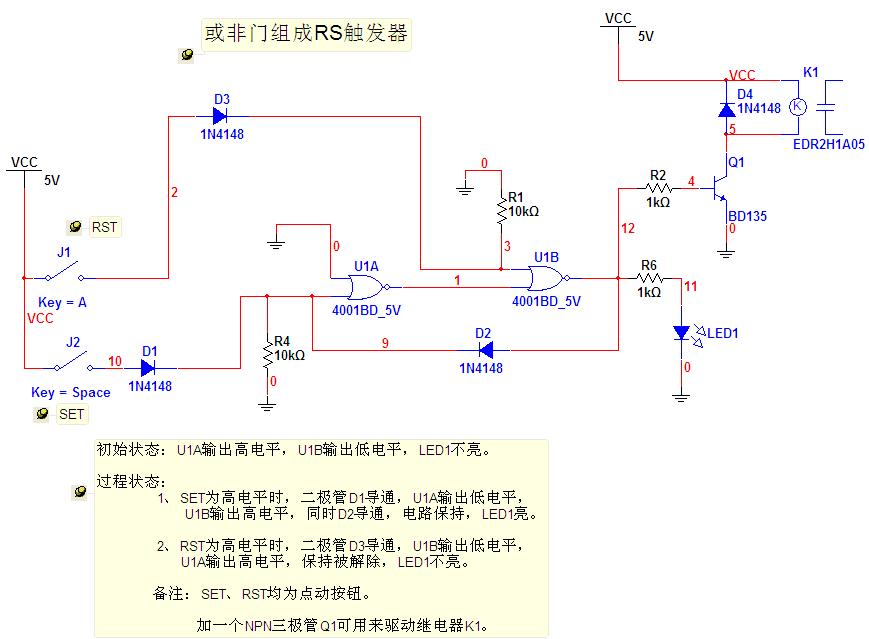

與非門組成RS觸發器、或非門組成RS觸發器。

缺點:R、S輸入端不能為空,即初始狀態不穩定。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
3樓  發表于: 2014-07-24 00:23
圖片:
圖片:
同樣的IC,不一樣的邏輯組成RS觸發器。

優點:R、S輸入端可以為空,初始狀態穩定。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2014-07-24 00:25
R、S端加二極管IN4148的作用是低電平輸入無效。
