工控人家園 綜合討論 PLC和編碼器接口問題

yzr520

級別: 略有小成

精華主題: 0
發帖數量: 104 個
工控威望: 215 點
下載積分: 723 分
在線時間: 12(小時)
注冊時間: 2008-03-25
最后登錄: 2018-07-05
查看yzr520的主題 / 回貼

樓主發表于: 2008-05-25 14:53

只看樓主 | 小中大

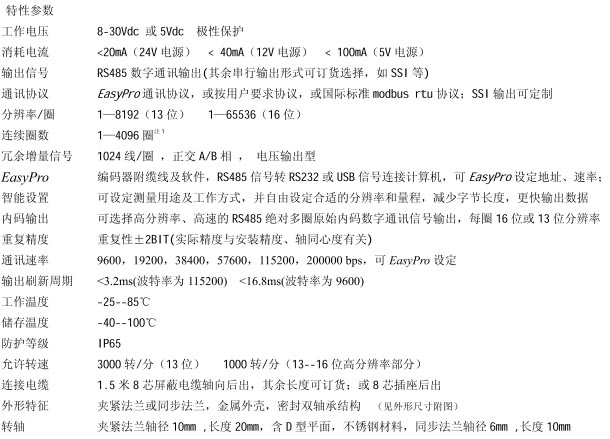

我選擇了一個編碼器的輸出接口參數如圖，具體我不知道怎么用法。我用的PLC是FX2N－32MT，不知道怎么接法，我是用來定位用的，測量位移。請指教怎么接法，能直接把AB接到PLC嗎？

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160834 分
在線時間: 3233(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-31
查看sjm213的主題 / 回貼

1樓發表于: 2008-05-25 15:39

只看該作者 | 小中大

編碼器的接線圖例也要貼出來，輸出是高電平還是低電平看不出來。

yzr520

級別: 略有小成

精華主題: 0
發帖數量: 104 個
工控威望: 215 點
下載積分: 723 分
在線時間: 12(小時)
注冊時間: 2008-03-25
最后登錄: 2018-07-05
查看yzr520的主題 / 回貼

2樓發表于: 2008-05-25 18:23

只看該作者 | 小中大

不好意思沒接線圖，只有參數特性

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

精華主題: 8 篇
發帖數量: 9725 個
工控威望: 8623 點
下載積分: 16848 分
在線時間: 5337(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-30
查看ymmfa的主題 / 回貼

3樓發表于: 2008-05-26 12:33

只看該作者 | 小中大

看你的圖,理論上可以這樣試試

蘭色接到 COM
棕色接到 24+
綠色接到 X0
黃色接到 X1
