工控人家園 綜合討論 求助GT1030LBD 2的RS232怎樣接法

zdmbf

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 121 點
下載積分: 1147 分
在線時間: 12(小時)
注冊時間: 2012-05-23
最后登錄: 2014-09-16
查看zdmbf的主題 / 回貼

樓主發表于: 2012-05-25 14:20

只看樓主 | 小中大

求助GT1030LBD 2的RS232怎樣接法只有SD RD ER DR SG RS CS NC NC 對應我哪條GT10 C3OR4 8P的線的SDR SDB RDA RDB SG +5V是怎樣搞

gqm

拜師學藝

級別: 略有小成

精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2024-02-19
查看gqm的主題 / 回貼

1樓發表于: 2012-05-25 18:27

只看該作者 | 小中大

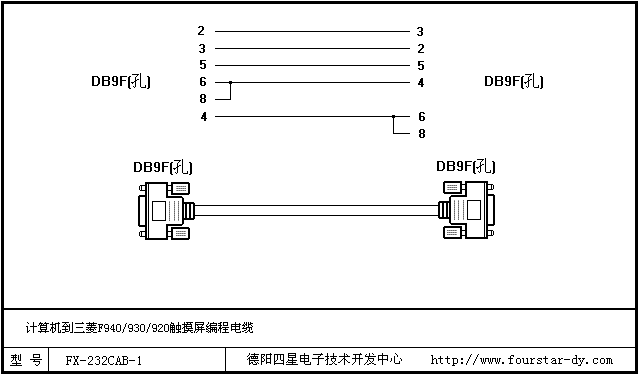

看一下這個圖

zdmbf

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 121 點
下載積分: 1147 分
在線時間: 12(小時)
注冊時間: 2012-05-23
最后登錄: 2014-09-16
查看zdmbf的主題 / 回貼

2樓發表于: 2012-05-25 20:13

只看該作者 | 小中大

FX2N的哪邊是RS422的MD8M - GT1030LBD2哪邊的是一排9針的，分別是SD RD ER DR SG RS CS NC NC 。該怎樣搞！

zdmbf

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 121 點
下載積分: 1147 分
在線時間: 12(小時)
注冊時間: 2012-05-23
最后登錄: 2014-09-16
查看zdmbf的主題 / 回貼

3樓發表于: 2012-05-25 20:15

只看該作者 | 小中大

FX2N的哪邊是RS422的MD8M - GT1030LBD2哪邊的是RS232一排9針的，分別是SD RD ER DR SG RS CS NC NC 。該怎樣搞！

gqm

拜師學藝

級別: 略有小成

精華主題: 0
發帖數量: 354 個
工控威望: 446 點
下載積分: 2437 分
在線時間: 166(小時)
注冊時間: 2009-05-20
最后登錄: 2024-02-19
查看gqm的主題 / 回貼

4樓發表于: 2012-05-26 19:57

只看該作者 | 小中大

按下一面一個圖片，按圖接線，不會錯，我接了很多次了。不要管它腳號派什么用。照著接就是。GOT的屏上面一個是232，下面一個是422，還有一個小口的USB口在右下角。
