huxupin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 711 個
工控威望: 904 點
下載積分: 7793 分
在線時間: 248(小時)
注冊時間: 2009-03-22
最后登錄: 2025-01-25
查看huxupin的主題 / 回貼

樓主發表于: 2012-04-24 13:59

只看樓主 | 小中大

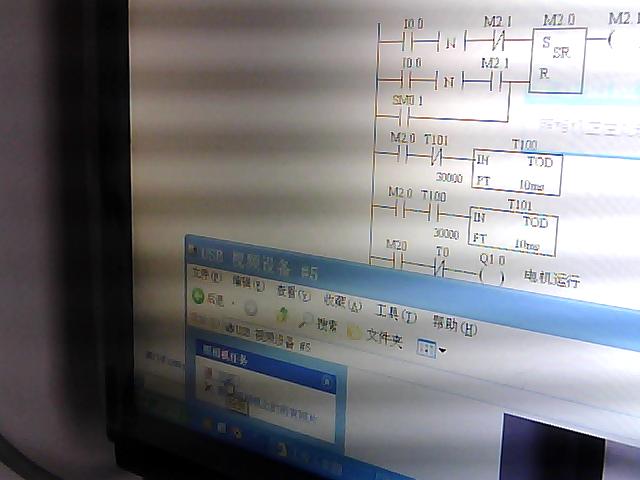

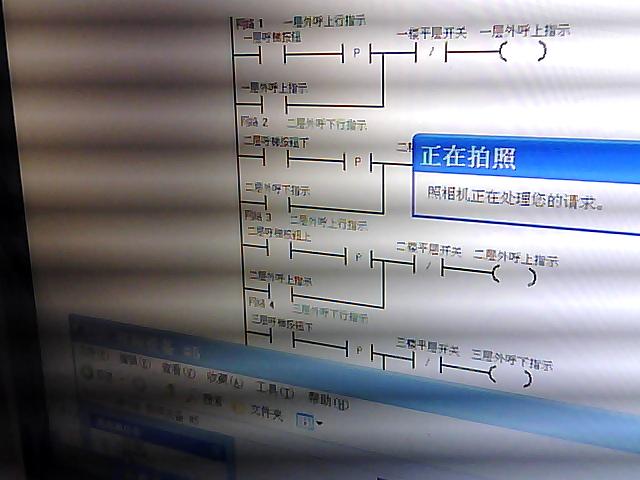

梯形圖中的觸點中的P和N是表示邊沿指令嗎？是的話表示的是哪個的邊沿檢測呢？還有那個方塊里的SR 是什么意思?是置位和復位嗎？為什么用這個方塊來表示呢？為什么不用（S）和（R）也是置位和復位？

[ 此帖被huxupin在2012-04-24 14:41重新編輯 ]

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9376 分
在線時間: 9657(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-14
查看cvlsam的主題 / 回貼

1樓發表于: 2012-04-24 14:15

只看該作者 | 小中大

P：上升沿
N：下降沿
SR：置位復位，置位優先，對應的還有RS，即復位優先。

Regards

樓主留言：

（S）和（R）也是置位和復位，為什么要用這個方塊來表示置位和復位呢？

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

2樓發表于: 2012-04-24 16:17

只看該作者 | 小中大

（S）和（R）也是置位和復位，為什么要用這個方塊來表示置位和復位呢？
是因?yàn)橛心莻€優先的前提。
SR置位優先，RS復位優先。
西門子的“F1”幫助里有詳細信息介紹。

huixiaxuema

工控我成長的家園

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 289 個
工控威望: 1214 點
下載積分: 1103 分
在線時間: 96(小時)
注冊時間: 2010-01-14
最后登錄: 2017-04-10
查看huixiaxuema的主題 / 回貼

3樓發表于: 2012-04-24 17:53

只看該作者 | 小中大

樓上說的很對

謝謝工控網,工控伴我長!

逍遙小柒

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看逍遙小柒的主題 / 回貼

4樓發表于: 2012-04-24 22:23

只看該作者 | 小中大

可以查看一下西門子的指令說明，這個應該很詳細的
SR置位優先，就是說當置位輸入為1時，不論復位輸入1和0，輸出結果都是1
RS復位優先，就是說當復位輸入為0時，不論置位輸入1和0，輸出結果都是0
