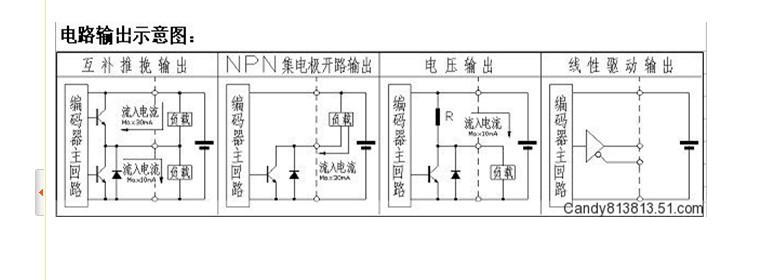

增量式編碼器有多種輸出形式，比如有NPN開路輸出，NPN電壓輸出，互補輸出，線性驅動輸出等，這些輸出形式我就是不知道它們有什么區別，這對我編碼器的選型造成很大的麻煩，比如說，我要用編碼器輸出地信號接到FX1N-40MT上，就不知道該選用哪種輸出形式的增量編碼器，大俠們，給我講講這些輸出形式到底區別在哪？我找了一張輸出形式圖，可還是看不出其中的區別？幫幫我吧，在此謝過各位了。


，

自己幫自己頂下

期待更多高手的釋疑

前2種按圖接線可以直接用，第三種也可以用，但是接線要改一下，把負載接地一端改接到電源正極端，也就等同于圖2了。圖4一般是5V電源，用于差分輸入輸出的連接，傳輸距離遠，信號頻率高，抗干擾能力強。FX系列PLC為24V電源輸入，所以不能用。

我弄懂了，又忘記了，用的時候還要在看....

懂電子電路就好說了

還沒得到自己想要的答案，繼續關注中

期待更多高手

引用

引用第4樓xf_lyj于2011-10-14 21:20發表的  :
前2種按圖接線可以直接用，第三種也可以用，但是接線要改一下，把負載接地一端改接到電源正極端，也就等同于圖2了。圖4一般是5V電源，用于差分輸入輸出的連接，傳輸距離遠，信號頻率高，抗干擾能力強。FX系列PLC為24V電源輸入，所以不能用。

貌似你很懂這塊，能詳細說說嗎
