樓主  發表于: 2011-08-20 21:55

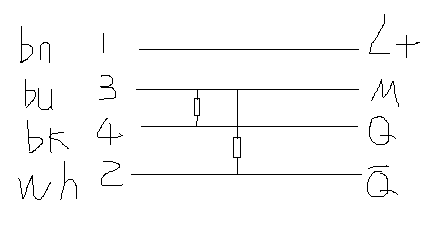

修改下，之前圖還真的畫錯了，不好意思，SICK牌子的傳感器，四線的，可以常開和常閉接法，但是圖看的不是很明白，請大俠賜教，感謝！

假如說要傳感器接常開接法，是不是1和3接電源的正負，信號線4接到PLC輸入呢，2不用它，這樣對嗎？
lslywlxh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lslywlxh的 主題 / 回貼
1樓  發表于: 2011-08-20 22:31
有兩點要弄清楚，1PLC接收的是正信號還是負信號，2該開關是PNP還是NPN
本帖最近評分記錄：
  • 下載積分:+2(283276325)
    283276325
    繩鋸木斷，水滴石穿!
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 201 個
    工控威望: 1033 點
    下載積分: 5673 分
    在線時間: 348(小時)
    注冊時間: 2008-09-17
    最后登錄: 2025-05-23
    查看283276325的 主題 / 回貼
    2樓  發表于: 2011-08-20 23:10
    答樓上的，PLC接受正信號，該開關是PNP
    農村娃
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看農村娃的 主題 / 回貼
    3樓  發表于: 2011-08-21 09:50
    棕色接+藍色接—黑色常開 白色常閉            不知道回答的對不
    本帖最近評分記錄：
  • 下載積分:+2(283276325)
    luzhenchao
    小陳
    級別: 略有小成
    精華主題: 0
    發帖數量: 172 個
    工控威望: 349 點
    下載積分: 1159 分
    在線時間: 459(小時)
    注冊時間: 2011-01-02
    最后登錄: 2024-07-06
    查看luzhenchao的 主題 / 回貼
    4樓  發表于: 2011-08-21 18:37
    我就說畫錯了吧。是PNP輸出的1常開和1常閉呀
    本帖最近評分記錄：
  • 下載積分:+2(283276325)
